Detail produktu
Logatop BE-A 2.1-55 K
Obj.číslo: 6 304 434 3
EAN: 4051516852863
- Produktová řada: BE-A
- Název produktu: Logatop
- Produktová kategorie: Příslušenství
- Konec výroby: -

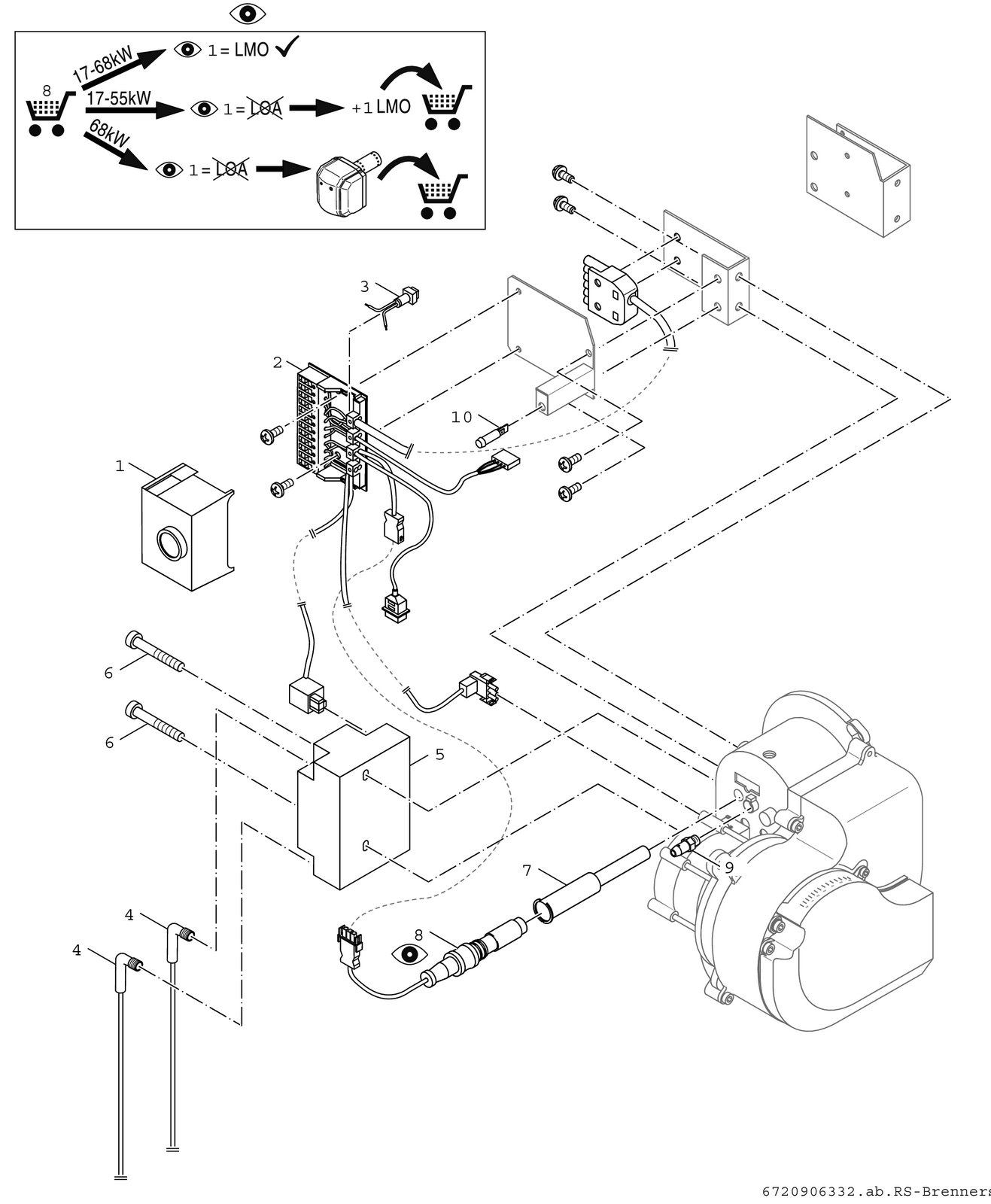

Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkem
Vyberte podskupinu
1 - Motor HG150/170W
1. Motor HG 170W
6 300 686 5
2. Kondenzátor 5MF400V pro Mot FHP
8 718 584 677
3. Spojka k motoru RE, oboustr.
8 718 572 841 0
4. Šroub s válcovou hlavou DIN 912 M5x12 ..
6 302 287 1
5. Oběžné kolo ventilátoru D133x59,8 V2
6 300 378 0
6. Svorník se závitem M8x25/D13/K105
8 718 571 345 0
7. Šroub s válcovou hlavou DIN7984 M8x25 8
8 718 584 683
8. Válec rozdělovače HG-A V2
6 300 975 9
9. Kryt hořáku HG-A V2
6 301 666 4
10. Připevnění pro kryt/přírubu
6 300 689 1
11. Průchodka kabelová D14/4
8 718 584 650
12. Průchodka pro kabel D 29x11x4
8 718 584 656
13. Tlumič nasávaného hluku HG-A
6 300 687 5
14. Vedení nasávacího vzduchu HG-A velikos..
6 300 687 3
15. Kryt opláštění HG-A Gr2
6 300 688 6
16. Těsnění 143x143x6 BE, sada 2ks
7 747 000 719
2 - Hořákový automat BE-A
1. Zapal.automat LMO 54 BE
8 718 575 516
2. Podstavec HG-A V2
6 301 666 6
3. Signální světlo zelené D6 230V
6 301 048 1
4. Kabel k zap.el. BE
6 300 689 0
5. Zapal.trafo EBI V4 (olej-BE)
8 718 575 099 0
6. Šroub k uchycení trafa ZT 900
5 883 175
7. Trubka sloužící jako držák HG V4 everp
8 718 585 517
8. Hlídač plamene UV QRC1A1,270C27 n.
7 747 007 342
9. Tryska pro měř.tlaku plynu
8 718 584 643
10. Signálka červená do regulace
8 718 585 540
Podstavec P2RF-05E
benötigt für R53118 718 310 744 0
Relé G2R-1-SNI 230C
benötigt für R53118 718 311 197 0
3 - Olejové čerpadlo Suntec
1. Čerp.olej.ALEV55C
8 718 578 021
2. Cívka magnetická Suntec220-240V/50-60Hz
7 747 021 595
3. Filtr olej.čerp.ALE-SUNTEC (2x)
8 718 572 496 0
4. Těsnění olejové čerpadlo ALE35/55 (2x)
8 718 572 498 0
5. Těsnění olejového čerpadla AS 47 (2x)
8 718 572 497 0
6. Sada hadic BE-A
6 301 423 9
7. Těsnící kroužek 13x18x1,5 (5x)
8 718 584 808
8. Šroubení 3/8"x1/4" olej.čerp.
8 718 584 651
9. Našroubovatelné šroubení GE 4LLR 1/8"Zyl
8 718 592 457
10. Trubka na olej HG-A
8 718 584 674
4 - Ölpumpe Danfoss
1. Filtr olej.čerp.BFP-Danfoss
8 718 572 503 0
2. Cívka olej.čerpadla BFP-Danfoss 071N0010
8 718 572 501 0
3. Trubka na olej HG-A
8 718 584 674
4. Našroubovatelné šroubení GE 4LLR 1/8"Zyl
8 718 592 457
5. Spojka k motoru RE, oboustr.
8 718 572 841 0
6. Sada hadic BE-A
6 301 423 9
7. Těsnící kroužek 13x18x1,5 (5x)
8 718 584 808
8. Šroubení 3/8"x1/4" olej.čerp.
8 718 584 651
7 - Směšovač
1. Kotouč D9,5/14x4 V2
8 718 584 673
2. Tlačná pružina DIN2098 1,8x12,5x36
7 747 012 279
3. Předehř.oleje FPHB5-LE PTC70 B10 BE>30
8 718 578 603
4. Ventil membrán.k předehř.LE6 BEx.1
6 302 512 6
5. Öldüse 0.85gph 80gr HR Danfoss everp
7 736 604 060
5. Tryska 1,00 GPH 80HF Danfoss
7 736 604 061
6. Systém směšování BE-55kW
8 718 585 042
7. Elektroda zapalovací BE Type 4 L50 V2
8 718 585 045
8. Těsnění D 75,5 BE V2 ocel.tr.hoř.
6 303 793 0
8 - Montážní materiáll
1. Podložka montážní olejopvý hořák BE
8 718 585 037
2. Šroub k uchycení trafa ZT 900
5 883 175
3. Šroub DIN7985 M5x10 (5x)
8 718 572 849 0
4. Šroub s válcovou hlavou DIN7984 M8x25 8
8 718 584 683
5. Šroub s válcovou hlavou DIN 912 M5x12 ..
6 302 287 1
6. Kabel.průchodka+těsnění k BE-sada
8 718 585 048
7. O-kroužek D 92x 3
6 300 299 8
8. Kotouč D9,5/14x4 V2
8 718 584 673
9. Průchodka kabelová D14/4
8 718 584 650
10. Průchodka pro kabel D 29x11x4
8 718 584 656
