Detail produktu
Logatherm Logatherm WPS80.2 HT
Obj.číslo: 8 738 207 520
EAN: 4057749089663
- Produktová řada: WPS.2
- Název produktu: Logatherm
- Produktová kategorie: Tepelné čerpadlo země-voda
- Konec výroby: -
Obrázek není k dispozici
Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkem
Vyberte podskupinu

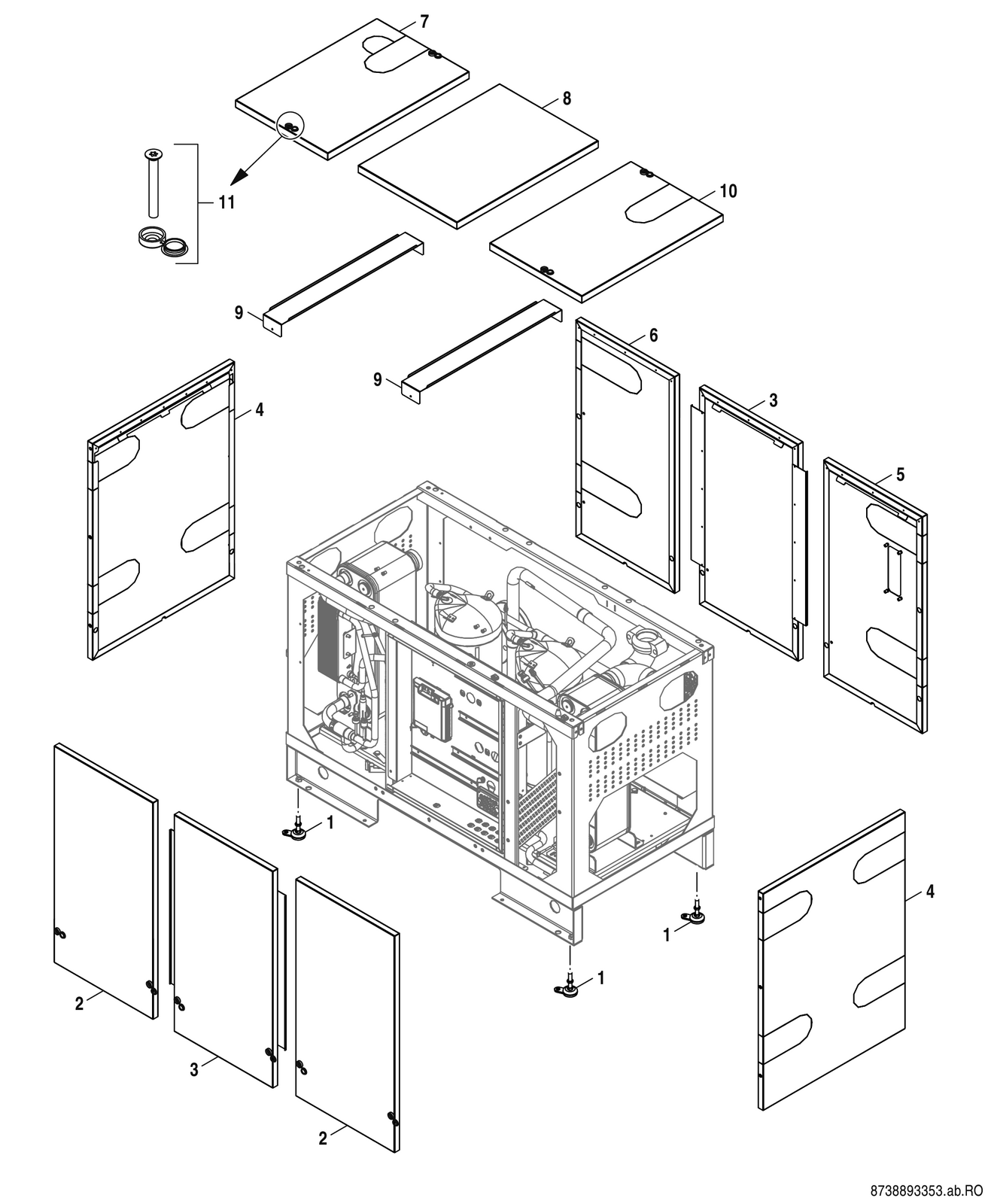

1 - Verkleidung
1. Stellfuß M12x60
8 738 206 776
2. Vorderwand links/rechts
8 738 206 777
3. Rückwand/Vorderwand mitte
8 738 206 778
4. Seitenteil
8 738 206 779
5. Rückwand rechts
8 738 206 780
6. Rückwand links
8 738 206 781
7. Abdeckung oben links
8 738 206 782
8. Abdeckung oben mitte
8 738 206 783
9. Schiene oben
8 738 206 784
10. Abdeckung oben rechts
8 738 206 785
2 - Steuergerät
1. Kabeldurchführung
8 738 206 752
2. Elektrische Sicherung C40/3
8 738 206 753
3. Elektrische Sicherung C10
8 738 206 755
4. Elektrische Sicherung PLSM-C2-MW
8 738 206 756
5. Relais MDR-20-12
8 738 206 760
6. Relais MDR-60-24
8 738 206 761
7. Kleinschütz DILM 32-10
8 738 206 757
8. Řídící jednotka Rego5200 SW v1.5
8 738 212 658
9. Konvertor DC-DC 24-5 VDC
8 738 206 771
10. Display Buderus
8 738 209 578
11. Anschlussbuchse P2RF-05S
8 738 206 758
12. Klammer
8 738 206 759
13. Řídící deska I/O V1.7.0
8 738 212 917
14. Kabel für Anzeige R101/5200 10m
8 738 206 768
15. Kabel Kompressor 54-80 kW
8 738 206 765
16. Kabelbaum Fühler 54-80 kW
8 738 206 770
17. Kabelbaum 56-80 kW
8 738 206 764
18. Gehäuse Display HMI schwarz
8 738 211 947
Abdeckung
8 738 206 751
Softstartér IC 35A
8 738 206 763
Tauchhülse
8 738 206 775
Netzkabel 5G16
8 738 206 792
3 - Wärmepumpe
1. Kompressor ZHIT 40 K1P Copeland
8 738 206 726
2. Verflüssiger CBH112AH-112 Alfa Laval
8 738 206 732
3. Verdampfer ACH112AM-110 Alfa Laval
8 738 206 735
4. Tepelný výměník ACH18- 41
8 738 206 736
5. Expansionsventil Carel EV3 45
8 738 206 737
6. Tlakový snímač 0-46 bar
8 738 206 739
7. Tlakový snímač 0-15 bar
8 738 206 740
8. Druckschalter 46.3bar
8 738 206 741
9. Magnetventil
8 738 206 742
10. Halter
8 738 206 745
11. Schiene
8 738 206 746
12. Teplotní čidlo PT1000
8 738 206 743
13. Teplotní čidlo 200mm 10kΩ
8 733 703 181
14. Ventil UKV 25D260
8 733 703 213
15. Cívka
8 733 703 216
16. Teplotní čidlo 200mm 4,7kΩ
8 733 703 183
17. Isolierung Wärmetauscher vorne
8 738 206 772
18. Isolierung Wärmetauscher hinten
8 738 206 773
19. Isolierung Wärmetauscher
8 738 206 774
20. Schwingungsdämpfer M8 Sh50
8 738 206 744
21. Schiene
8 738 206 727
22. Montage Schiene für Sockel 24-40kW
8 738 206 728
23. Teplotní čidlo kompresoru 38-80 kW
8 738 209 617
Suchý filtr
8 733 704 344
