Detail produktu

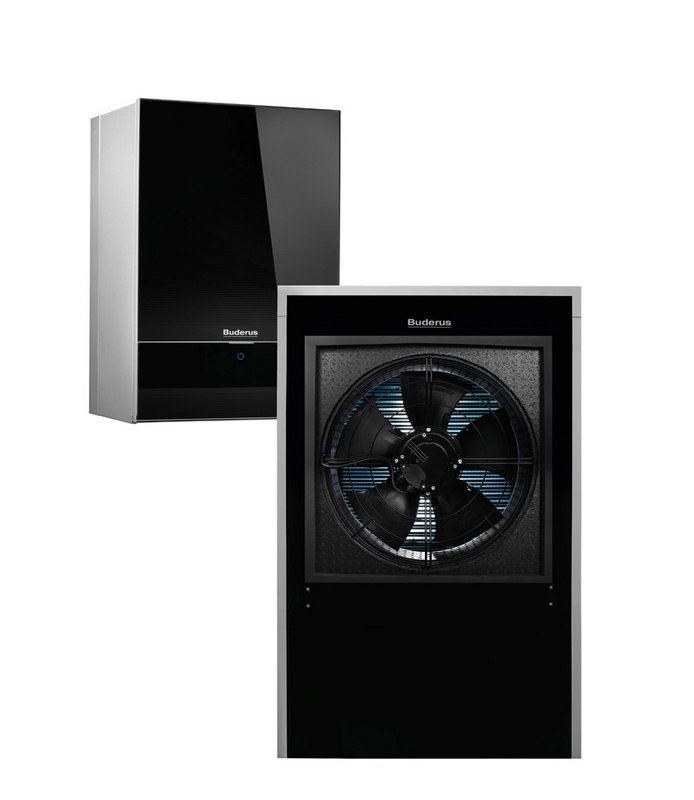

Logatherm WLW196i-6 IRE
Obj.číslo: 7 739 610 125
EAN: 4057749092595
- Název produktu: Logatherm
- Produktová kategorie: Tepelné čerpadlo vzduch-voda
- Konec výroby: -
Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkem
Vyberte podskupinu
1A - Verkleidung
1. Seitenteil links
8 738 209 093
2. Seitenteil rechts
8 738 209 094
3. Kryt horní nahoře
8 738 209 095
4. Kryt čelní
8 738 209 096
5. Abdeckung vorne unten
8 738 209 097
6. Abdeckung hinten
8 738 209 098
8. Boční díl EPP <10 kW
FD < 2408 738 206 080
8. Seitenteil EPP <10 kW V2
FD >= 2408 738 213 950
9. Přední stěna EPP <10 kW
FD < 2408 738 206 981
9. Vorderwand EPP <10 kW V2
8 738 213 951
10. Gehäuse EPP (s)
FD < 2408 738 209 182
10. Gehäuse EPP V2
FD >= 2408 738 213 952
11. Spannband (s)
8 738 209 184
13. Izolace
FD < 2408 738 210 161
13. Abdeckung (Isolierung) V2
FD >= 2408 738 213 954
Schraube EPP D15x32 (4x)
8 738 209 099
Montagematerial
8 738 212 741
1B - Wärmepumpe
1. Kabelový svazek AW 5-10kW
8 733 703 186
3. Teplotní čidlo
8 738 209 112
4. Výparník 746x800 2R5C B
8 733 703 166
5. Deska řídící CUHP I/O Board AW V4.19
8 738 212 828
6. Ventilátor
8 738 209 101
7. Teplotní čidlo 200mm 4,7kΩ
8 733 703 183
8. Kabel
8 738 206 093
9. Čidlo teploty 1000mm R80
8 738 207 622
10. Kompresor SNB 130FGBMT
8 733 703 187
11. Izolace Kompresor SNB 130-172
8 733 703 206
12. Tlačná pružina PL1 15 bar
8 733 703 201
13. Zásobník 1,5l
8 733 703 211
14. Cívka
8 733 703 163
15. Ventil 4cest. STF-0251 G1
8 733 703 874
16. Kondenzátor B26-24
8 733 703 171
17. Teplotní čidlo 200mm 10kΩ
8 733 703 181
18. Tlačná pružina PH1 46 bar
8 733 703 200
19. Spínač 43,8 bar
8 733 703 199
20. Suchý filtr ODU
8 733 702 983
21. Měnič 1 fáze
8 738 209 407
22. Expanzní ventil UKV 18D259
8 733 703 212
23. Expanzní ventil UKV 18D259
8 733 703 212
24. Cívka
8 733 703 216
26. Vana kondenzátu S
FD < 2408 738 208 502
26. Vana V2
FD >= 2408 738 213 953
27. Isolierung
8 738 212 909
Schwingungsdämpfer (4x)
8 738 209 111
Cable CANbus 2x2x0,75 30m
8 738 213 456
2A - Verkleidung Bu/Iv
1. Kabel HMI
8 738 715 147
2. Kabel CuHP-LEDs
8 738 715 148
3. Halter HMI WH
8 738 716 133
5. Kontakt Pins (10x)
8 738 715 760
6. Mutter M3 (10x)
8 738 715 152
7. Mutter M5 (10x)
8 738 715 153
8. Schraube (10x)
8 738 715 154
10. Gehäuse HMI
8 738 209 436
11. Kování/pant levý/pravý
8 738 715 157
12. Kryt kotle přední horní černé Bu
FD >= 05.09.20188 738 723 434
13. Klappe schwarz (Glas)
FD >= 05.09.20188 738 723 441
14. Ovládací panel HMC310
8 737 712 763
15. Vorderwand + Klappe (Set) BU schwarz
FD < 05.09.20188 738 723 452
Kolečko ovládací černé (RC,MC,HMC)
8 737 712 635
Magnet (10x)
8 738 719 365
2C - Rohrgruppe HC
1. Elektrické vytápění
8 718 594 630 0
2. Vedeni
8 718 645 389 0
3. Vedeni
8 718 645 395 0
4. Pružná hadice
8 718 645 199 0
5. Těsnicí podložka 15.0 X 10.0 X 1.0
8 716 140 921 0
6. O-kroužek 13,87x3,53 (10x)
8 716 771 155 0
SKLADEM7. Odvzdušňovací ventil
8 716 012 628 0
8. šroub (10x) M6x10
8 713 401 102 0
9. Těsnění 30x22,2x1,5 (10x)
8 710 103 164 0
SKLADEM10. PRUŽINKA (10x)
8 711 200 016 0
11. Tlakový spínač
8 716 012 002 0
12. Izolace sada
8 718 645 958 0
13. Hadice L=315
8 718 641 879 0
14. POJISTNÝ VENTIL
8 716 010 876 0
15. Čidlo NTC 200mm R40 molex
8 733 702 636 0
16. Svorka (5x)
8 718 645 482 0
17. Svorka (5x)
8 718 645 484 0
18. Kabelová úchytka (10x)
8 719 905 335 0
19. Manometr sada
8 737 602 883
20. Trubka
8 718 645 393 0
22. Těsnění (10x)
8 718 642 367 0
23. Čerpadlo
8 718 645 846 0
24. adaptér sada čerpadlo
8 718 645 483 0
2E - Schaltkasten E Bu/Iv
1. Pojistka (10x)
8 716 010 914 0
2. Relé 9A
8 717 201 048 0
3. Šroub M5x15 (10x)
8 713 401 109 0
4. Omezovač teploty 95°, 1,7m
8 738 208 813
5. CUHP řídící deska Bu v1.20
8 738 212 655
6. Konektor - sada
8 738 206 040
7. IP-Modul CUHP SP
8 733 704 175
8. Šroub ST3,9x9,5 A3T (10x)
7 747 026 999
9. Průchodka kabelová sada
8 737 601 095 0
10. Kabel sada
8 718 589 290 0
11. Kabel PWM
8 718 591 018 0
12. Kabel sada G2&T9/HMI-IP_Modul
8 718 589 292 0
13. Vazač kabelů (10x)
8 718 579 445 0
14. Kabelový svazek Hy-Co
8 718 589 291 0
15. Kabel BBTool
8 718 596 330 0
16. Kabel
8 718 596 431 0
17. Kabel sada
8 737 601 712
18. Kabelový svazek
8 732 900 317 0
19. Jistící vložka 5x20 6,3AT230V (10X)
8 718 578 518
