Detail produktu
Condens 1200 W GC1200W 24 C 23
Obj.číslo: 7 736 902 939
EAN: 4062321869137
- Produktová řada: GC1200W
- Název produktu: Condens 1200 W
- Produktová kategorie: Nástěnný kondenzační kotel
- Konec výroby: -
Nemáme skladem
Naše cena:
29 185,00 Kč
Naše cena včetně DPH (21%):
35 314,00 Kč

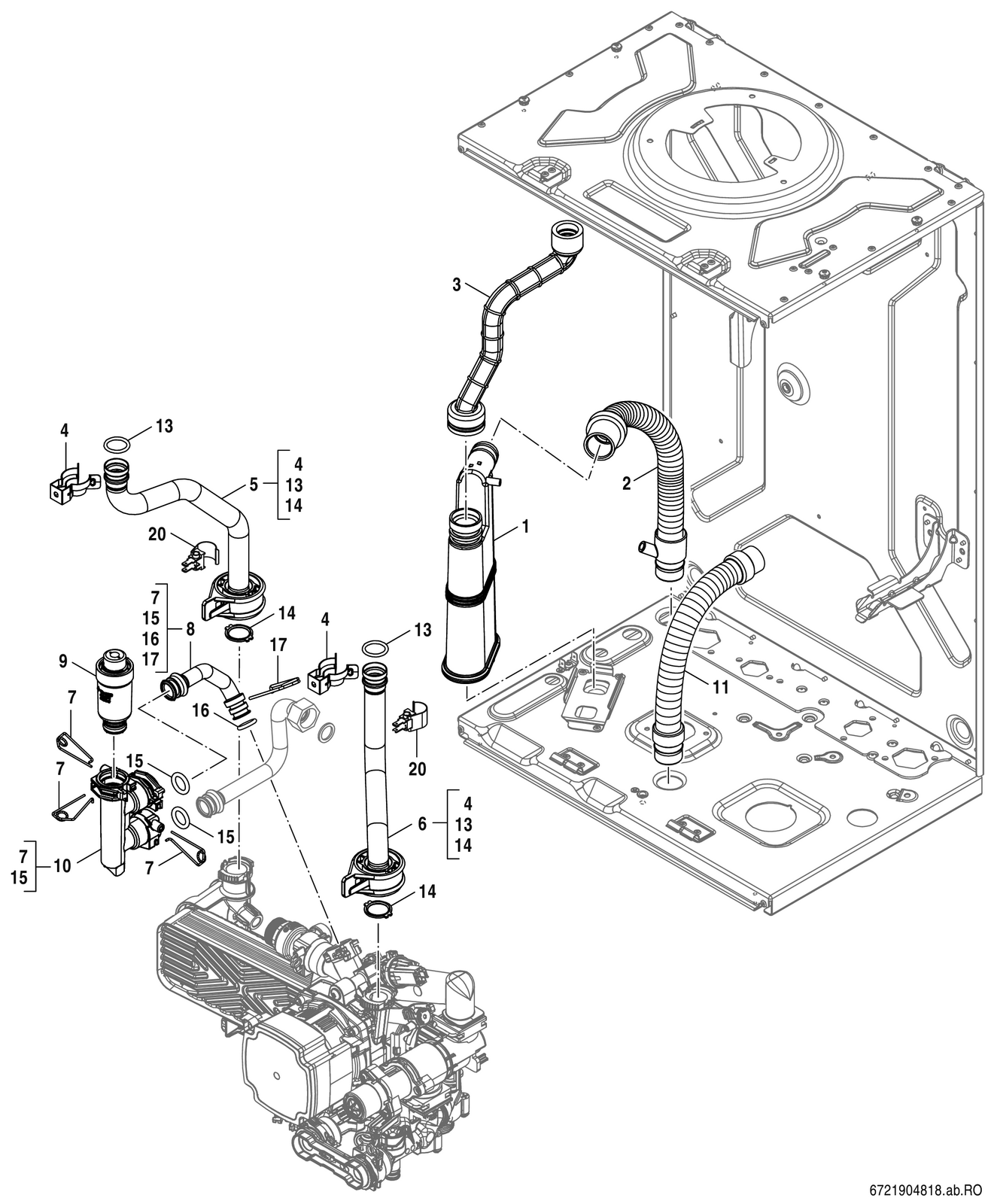

Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkem
Vyberte podskupinu
1 - Blechteile
1. Frontabdeckung Bosch
8 737 604 548
2. Schrauben 8x1 / 2 ZC PZFL Typ B S / Tap
8 716 117 028
5. Závěsná lišta
8 718 646 534 0
7. Expanzní nádoba
8 737 604 235
8. Halterung (Ausdehnungsgefäß)
8 737 604 543
9. Rohr (Ausdehnungsgefäß)
8 737 604 250
10. Těsnění 18,6x13,5x1,5 (10x)
8 710 103 045 0
SKLADEM11. O-kroužek 13,87x3,53 (10x)
8 716 771 155 0
SKLADEM12. přídržné pero 18 mm (10x)
8 718 684 699 0
13. Abdeckung
8 737 604 540
14. Plechová matice 4,8mm (10x)
8 710 609 015 0
15. Schlauch
8 737 604 553
16. Adapter (Kesselanschlussstück)
8 716 122 825
17. Kombinovaný šroub do plechu
8 713 403 039 0
18. Dichtplatte (Hydraulikblock)
8 737 604 544
19. Dichtung (Fülleinrichtung)
8 716 774 898
20. Dichtung (Entleerhahn)
8 737 604 545
2 - Wärmetauscher
1. Plynová armatura
8 738 902 772
2. Schraube M4x8 (10x)
8 738 901 740
3. O-Ring 12,37x2,62 (10x)
8 738 903 402
4. Gasdüse 24 kW (NG)
8 738 902 773
5. Mutter (Gasarmatur)
8 718 600 79A 0
6. Gasrohr
8 738 902 775
7. Venturi 24kW
8 738 902 776
8. Luftansaugrohr
7 736 700 396
9. Těsnění
7 746 001 88A 0
SKLADEM10. Ventilátor P EBM D118 AC230 50 68W PWM
8 738 903 401
11. Rückschlagklappe
8 738 905 216
13. Schraube 4x14 (10x)
7 746 900 447
14. Gas-Luft-Kanal
8 738 902 778
15. Dichtung (Gas-Luft-Kanal)
8 738 905 215
16. Transformátor
8 738 902 779
17. Zündleitung
8 738 902 780
18. Schraube 4x12 (10x)
8 738 902 781
19. Temperaturbegrenzer
8 738 905 217
20. Výměník C3
8 738 902 782
21. Šroub (5x)
7 746 900 310
22. Temperaturfühler
8 738 903 403
23. Brennerdeckel
8 738 902 783
24. Mutter M6 (10x)
8 738 903 410
25. Izolace hořáku
8 738 902 784
26. Těsnění hořáku
8 738 902 785
27. Set elektrod
8 738 902 786
28. Těsnění elektrod (5x)
8 738 902 787
29. Schraube 4x10 (10x)
8 738 902 788
30. Lippendichtung DN60
8 738 902 789
31. Izolace výměníku
8 738 903 470
Servisní kit C3
8 738 903 670
4 - Rohre
2. Hadice sifonová
8 737 604 265
3. Hadice (výměník -> sifon)
8 737 604 236
4. Klammer (10x)
8 737 604 258
5. Vorlaufrohr
8 737 604 257
6. Rücklaufrohr
8 737 604 262
7. přídržné pero 18 mm (10x)
8 718 684 699 0
8. Rohr (Pumpe)
8 737 604 249
9. Odvzdušňovací ventil
8 737 604 731
10. Adapter (Entlüfter)
8 737 604 248
11. Hadice (pojistný ventil)
8 737 604 264
13. O-kroužek 17,86x2,62 (10x)
8 716 140 806 0
14. Těsnění 18.5x24.3mm (10x)
8 716 771 259 0
SKLADEM15. O-kroužek 13,87x3,53 (10x)
8 716 771 155 0
SKLADEM16. O-Ring 12,5x3 (10x)
8 716 118 019
17. Přídržné Pero (10x)
8 716 771 167 0
5 - Hydraulikblock
1. Adapter (PWT links)
8 737 713 731
2. Adapter (PWT rechts)
8 737 604 403
5. Adapter (PWT/3WV)
8 737 604 395
6. Adapter (Durchflussbegrenzer)
8 737 604 402
7. O-KROUŽEK 15,54x2,62 (10x)
8 716 771 156 0
8. Deskový výměník C-PHE 16 desek
8 718 644 625 0
9. Těsnění 28,4x8 (10x)
8 716 771 003 0
SKLADEM10. Těsnění 19,4x8 (10x)
8 716 771 325 0
SKLADEM11. Schraube M5x20 (10x)
8 737 713 708
12. Stopfen (13mm)
8 737 713 732
13. Manometer
8 737 604 416
14. Přídržné Pero (10x)
8 716 771 167 0
15. O-kroužek 6x2,5 (10x)
8 716 771 164 0
16. Hlídač tlaku
8 718 651 042 0
19. Stopfen
8 737 604 415
20. Motor 3cestný ventil
8 737 602 357
SKLADEM21. Sicherheitsventil
8 737 713 733
22. Mutter M5
8 737 713 720
23. 3-Wege-Ventil
8 737 604 397
24. Fitting 3/4"
8 737 713 734
25. Fitting 1/2"
8 737 713 735
26. O-kroužek 17x4 (10x)
8 716 771 154 0
SKLADEM27. Těsnění 13,87x3,53 L (10x)
8 716 107 439 0
28. Adapter (Strömungsfühler)
8 737 604 401
29. Adapter (Rücklauf Heizkreis)
8 737 604 398
30. Pojistný ventil
8 737 604 406
31. Entleerhahn
8 737 713 724
32. Einsatz (Schalldämpfer)
8 737 713 729
33. Adapter (3-Wege-Ventil)
8 737 604 400
34. Turbínka
8 737 713 706
35. Rückschlagventil
8 737 604 418
36. Adapter (Pumpe)
8 737 604 396
37. Pumpe HU2-10 (ErP)
8 737 606 092
39. O-kroužek 34x3 (10x)
8 737 602 346
40. Čidlo TUV
8 714 500 081 0
SKLADEM44. Filter
8 737 713 713
45. Durchflussbegrenzer E-W-LP 10L
8 737 713 715
47. Stopfen (3-Wege-Ventil)
8 737 604 405
49. Plnící zařízení
8 716 774 909
51. O-KROUŽEK 17,12x2,62 (10x)
8 716 771 162 0
52. Füllhahn
8 737 713 730
54. O-Ring 9,5x2,5 (10x)
8 737 713 709
55. O-Ring 17,0x3,0 (10x)
8 737 713 710
56. Haltefeder 18mm (10x)
8 737 713 711
57. Těsnění 18.5x24.3mm (10x)
8 716 771 259 0
SKLADEM58. Schraube M5x40 (2x)
2 912 431 170 0
59. O-Ring 2,4x5,6 (10x)
8 737 713 707
60. O-kroužek 23.47x2.62 (10x)
8 737 602 349
SKLADEM61. Clip (10x)
8 737 602 356
62. Sicherungsklammer (Pumpe) (10x)
8 737 713 721
63. Dichtung 18,6x13,5x1,5 EPDM (10x)
8 716 121 476
64. Haltefeder (Strömungsfühler) (10x)
8 737 713 712
65. O-kroužek 23x4 (10x)
8 716 771 353 0
66. O-kroužek 20,22x3,53 EPDM (x10)
8 718 685 490 0
67. Schraube 4x14 (12x)
8 737 604 392
68. Gehäuse (Temperaturfühler)
8 737 604 414
69. O-KROUŽEK 7,75x2,1 (10x)
8 710 205 080 0
70. Stopfen (Manometer)
8 737 713 722
71. Schraube 8x1/2 (10x)
8 737 604 542
72. Dichtung (Fülleinrichtung)
8 716 774 898
73. Montážní nástroj (turbínka - O-kroužek)
8 716 775 024
6 - Schaltkasten
2. Řídící deska ACU LOP-22
8 737 605 542
3. Leitungsführungs-Set
8 737 604 240
4. Masseleitung
8 737 604 245
5. Kabelbaum 24 V
8 737 604 241
6. Kabelbaum 230 V
8 737 604 242
7. Anschlussklemmen-Set
8 737 604 244
8. Netzleitung mit Stecker
8 737 604 254
9. Wartungsdeckel ACU LOP-22
8 737 604 737
10. Sicherung 5x20mm + Halterung
8 737 604 738
11. Pumpenleitung
8 737 604 662
12. Ucpávka (průchodka) 10x
8 710 506 185 0
SKLADEM13. HCM 25166 (NG)
8 737 604 499
14. Pojistka 5x20mm (5x)
8 716 116 900
