Detail produktu
Compress 5800i AW CS5800iAW 12 M
Obj.číslo: 8 738 215 708
EAN: 4062321926076
- Produktová řada: CS5800iAW
- Název produktu: Compress 5800i AW
- Produktová kategorie: Tepelné čerpadlo vzduch-voda
- Konec výroby: -

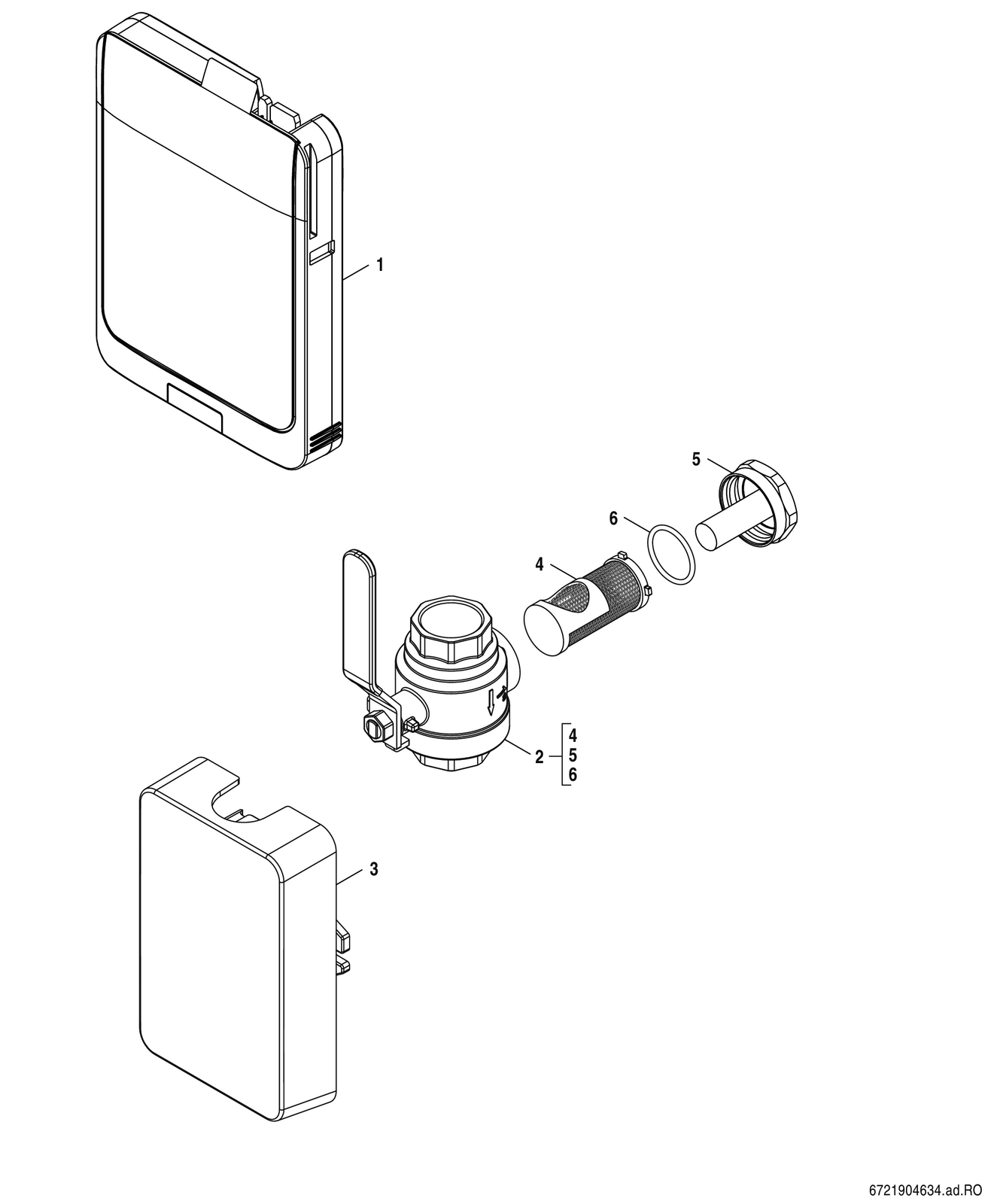

Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkem
Vyberte podskupinu
1 - Verkleidung
1. Seitenteil AW Basic
8 738 213 664
2. Abdeckschiene weiß
8 738 211 613
3. Vorderwand oben Bosch LPP kpl.
8 738 213 665
4. Frontabdeckung metall weiß unten
8 738 213 666
5. Noha zařízení M10x51 (4x)
6 302 865 7
6. Schraube M5x12 (5x)
8 738 213 622
7. Blende
8 738 211 610
8. Logo Bosch
8 738 210 406
10. ZARÁŽKA
8 712 000 131 0
2 - Pumpe + Elektrischer Zuheizer
1. Anschlussstück U30-10
8 738 213 705
2. Čerpadlo U30-10 K 7.5m LIN
8 738 216 072
3. 3cestný ventil U30-10 24DC
8 738 213 676
4. Bogen 3WV
8 738 213 677
5. Ventil pojišťovací
8 718 643 989 0
SKLADEM6. Manometer
8 718 224 344 0
SKLADEM7. Adapter
8 738 213 678
8. Entlüftung G3/8 manuell
8 738 211 434
9. Hlídač tlaku
8 718 651 042 0
10. Elektrické vytápění 9kW
8 738 213 679
11. Teplotní čidlo 200mm 10kΩ
8 733 703 181
12. Kabelová úchytka (10x)
8 719 905 335 0
13. Klammer D24 (5x)
8 738 715 061
14. Haltefeder D13 (5x)
8 738 213 620
15. O-kroužek 34x3 (10x)
8 737 602 346
16. O-ring 21,5x3 (4x)
8 738 211 504
17. O-kroužek 12,5x3 WRAS / KTW (10x)
8 716 107 437 0
18. O-kroužek 6x2,5 (10x)
8 716 771 164 0
19. Haltefeder D18 (5x)
8 738 213 621
20. Těsnění 30x21x2 (10x)
8 711 004 362 0
21. Motor 3cest. Ventilu
8 738 213 624
22. Klammer D31/27,8 (5x)
8 738 213 625
23. Haltefeder D10.1 (2x)
8 716 122 689
3 - Pufferspeicher
1. Schlauch flexibel
8 737 709 448
2. Schlauch (440 mm)
8 738 213 680
3. Kohout vyp. 1/2" s PB2
8 735 100 227
4. Potrubí připojovací
8 718 220 132 0
5. Pufferspeicher (16 L)
8 738 213 682
6. Schlauch (105mm x 27mm)
8 738 213 683
7. T-Stück
8 738 213 684
9. Ausdehnungsgefäß HC
8 718 668 934 0
10. Teplotní čidlo 200mm 10kΩ
8 733 703 181
11. Clip 28mm
8 738 211 422
12. Těsnění 23,9x17,2x1,5 (10x)
8 710 103 043 0
SKLADEM13. O-Ring 12,5x3
8 716 119 720
14. O-Ring 17x4 (5x)
7 746 900 468
15. Držák
8 711 304 876 0
16. O-ring 21,5x3 (4x)
8 738 211 504
17. Klammer D31/27,8 (5x)
8 738 213 625
18. Haltefeder D13 (5x)
8 738 213 620
19. Těsnění 18,6x13,5x1,5 (10x)
8 710 103 045 0
SKLADEM20. Těsnění 30x21x2 (10x)
8 711 004 362 0
21. ZÁVLAČKA (10x)
8 711 200 024 0
SKLADEM4 - Speicher
1. Isolierung (Handloch IW180)
8 735 101 221
2. Držák
8 711 304 876 0
3. Abdeckung NTC - Weichschaum Everp
8 735 100 300
4. Kohout vyp. 1/2" s PB2
8 735 100 227
5. Rohr D22x1040 Hostalen IW180 everp
8 735 101 220
6. Anoda M8x320 D=40
8 735 100 852
7. Těsnění 120,02x6,99-N
8 718 572 538 0
8. Ručně děrovaný kryt DN120
7 747 004 739
9. 6KT šroub M10x25 set (8x) VK 16
7 735 500 189
10. Kabel zemnící izolovaný k anodě
6 303 716 8
11. Sada pro upevnění anody THS (1x)
6 790 073 6
12. Teplotní čidlo 200mm 10kΩ
8 733 703 181
5 - Steuerung + Bedienteil
1. Anschlussgruppe (elektrisch) Tower
8 738 213 686
2. I/O-Modul XCU-THH V9.6.1 Bo mt1
8 738 216 050
3. Připojovací kabel (Service Key)
8 738 213 687
4. Anschlussleitung (HMI)
8 738 213 688
5. Anschlusskabel Kommunikationsmodul
8 738 213 689
6. Sicherungstrennhebel THSI/5x20
8 738 213 690
7. Relais PLC -RPT-24DC/1IC/ACT
8 738 213 691
8. Spínač ochranný LC1D09BL
8 738 214 156
9. Spínač ochranný LC1K0901BDS335
8 738 214 157
10. Durchgangsklemme WKFN 2,5/35 GY
8 738 213 694
11. Durchgangsklemme WKFN 2,5/35 BU
8 738 213 695
12. Durchgangsklemme WKFN 2,5/35 GNYE
8 738 213 696
13. Kontrolní panel HMI800.2 NF47.10 Bo
8 737 718 101
14. PCB pro HMI
8 738 211 507
15. Stecker Set (XCU)
8 738 214 763
16. Deckel
8 738 215 681
17. Kabelverschraubung M20 LAPP
8 738 215 771
