AW 12 OR-T
Obj.číslo: 8 738 215 690
EAN: 4062321926816
- Produktová řada: AW OR
- Produktová kategorie: Tepelné čerpadlo vzduch-voda
- Konec výroby: -
Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkem
Vyberte podskupinu

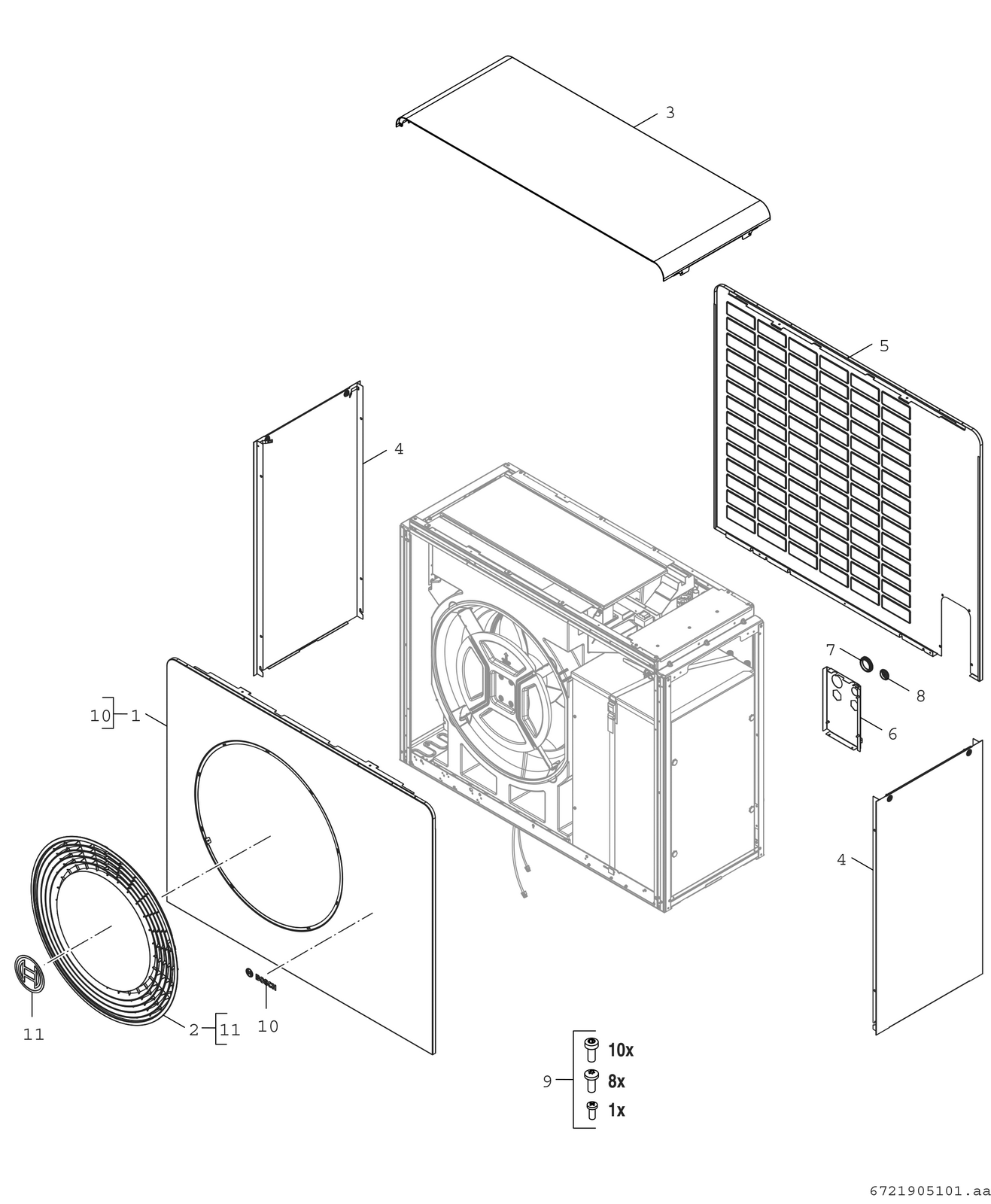

1 - Verkleidung Bo
1. Vorderwand weiß
8 738 214 511
2. Diffusor weiß
8 738 214 512
3. Abdeckung oben
8 738 214 499
4. Seitenteil silber
8 738 214 500
5. Rückwand weiß
8 738 214 498
6. Kryt zadní bílá
8 738 214 816
7. Průchodka kabelová
8 738 213 889
8. Průchodka kabelová M32
8 738 213 890
9. Montážní set (opláštění)
8 738 213 895
10. Logo BOSCH l = 150 mm
8 738 214 963
11. Označení kotle "Bosch" 146 mm
8 738 211 797
2 - Gehäuse EPP
1. Dämmung EPP
8 738 214 495
2. Dämmung EPP
8 738 214 489
3. Dämmung EPP oben
8 738 214 494
4. Isolierung EPP seitlich
8 738 214 490
5. Isolierung EPP seitlich
8 738 214 491
6. Halter Gebläse
8 738 213 854
7. Isolierung (Difusor)
8 738 214 492
8. Dämmung EPP (Halter Gebläse)
8 738 214 493
9. Dämmung EPP oben Verdampfer
8 738 214 496
10. Dichtung Gehäuse (EPP)
8 738 214 497
11. Nastavovací noha M10x30
8 748 510 085 0
12. Sicherungsblech
8 738 213 861
3 - Dämmung Kältemittelkreis
1. Dichtung (PE)
8 738 214 529
2. Spannband hinten
8 738 213 864
3. Spannband vorne
8 738 213 865
4. Schalldämmung vorne
8 738 214 522
5. Schalldämmung hinten
8 738 214 523
6. Schalldämmung (185x760)
8 738 214 519
7. Schalldämmung (280x760) links
8 738 214 520
8. Schalldämmung (95x760)
8 738 214 521
9. Schalldämmung (336x720) seitlich
8 738 214 526
10. Isolierung (209.5x773) seitlich
8 738 214 527
11. Schalldämmung oben
8 738 214 524
13. Dichtplatte
8 738 213 876
14. Sterngriff D25 M5x20 (4x)
8 738 213 877
15. Halter Rohr 21,2mm
8 738 211 826
4 - Kältemittelkreis
1. Ventilátor D500
8 738 214 482
2. Výparník 12kW 5R
8 738 214 471
3. Klammer (Temperaturfühler)
8 738 213 821
4. Teplotní čidlo NTC 900mm 4,7kOhm
8 738 203 398
5. Teplotní čidlo NTC 1700mm
8 738 213 818
6. Heizband
8 738 214 481
7. Klammer
8 738 213 816
8. Ventil odvzd.nabíj.čerp.TUV 83/17
8 717 405 285 0
9. T-Stück
8 738 213 840
10. Těsnění 30x21x2 (10x)
8 711 004 362 0
11. Klammer (Schlauch)
8 738 213 810
12. Verbindungsstück 1"
8 738 213 837
13. Schlauch D = 29 mm, l = 245 mm
8 738 213 838
14. Schlauch D = 29 mm
8 738 213 824
15. Winkelverschraubung 1"
8 738 213 839
16. Deskový výměník 12kW
8 738 214 467
17. Abstandshalter Nylon 8,2x16,0x10,0
8 738 206 790
18. Massedämpfer
8 738 215 025
19. Kabelbinder
8 738 211 827
20. Kabelbinder (10x)
8 738 213 836
21. 4-cestný ventil
8 738 213 829
22. Schraube M6x12 (4x)
8 738 213 899
23. Schwingungsdämpfer
8 738 213 844
24. Thermosicherung (Kompressor)
8 738 213 846
25. Behälter Kältemittel 1,5 L
8 738 214 470
26. Kompresor Highly WHP013300
8 738 214 465
27. Chladivový filtr
8 738 211 554
28. Cívka ventilu
8 738 213 825
29. Abdeckung (Kompressor-Set)
8 738 213 845
30. Expanzní ventil
8 738 214 468
31. Cívka
8 738 213 826
32. Expanzní ventil
8 738 214 469
33. Schraube M5x12 (5x)
8 738 213 622
34. Suchý filtr ODU
8 733 702 983
35. Massedämpfer 9.52 x 32.5mm
8 738 215 594
36. Schelle 20/12 mm (2x)
8 738 215 593
5 - Fühler und Isolierungen
1. Halterung
8 738 213 832
2. Ventil Schrader 5/16" ASM
8 738 211 579
3. Einsatz (Ventil)
8 738 211 578
4. Isolierung 245 mm
8 738 214 473
5. Teplotní čidlo NTC10 1000mm R40 molex
8 738 206 065
6. Druckfühler
8 738 213 813
7. Isolierung Kompressor
8 738 214 466
8. Isolierung 155 mm
8 738 214 475
9. Isolierung 100 mm
8 738 215 595
10. Isolierung (Temperaturfühler)
8 738 211 506
11. Massedämpfer 19.05 x 19.8mm
8 738 215 592
12. Teplotní čidlo 200mm 10kΩ
8 733 703 181
13. Druckschalter
8 738 213 811
14. Druckfühler
8 738 213 848
15. Isolierung 70 mm
8 738 214 476
16. Isolierung 230 mm
8 738 214 477
17. Teplotní čidlo 200mm 4,7kΩ
8 733 703 183
19. Erdungsband
8 738 213 834
20. Isolierung 350 mm
8 738 214 474
21. Čidlo teploty 1000mm R80
8 738 207 622
22. Haltefeder
8 738 213 833
6 - Regelung
1. Kabelbaum IWI 12kW
8 738 214 483
2. Drosselspule C02W25B00-01
8 738 215 596
3. Invertor
8 738 214 487
4. Drosselspule
8 738 215 024
5. Kabelbaum EL-box 12kW
8 738 214 484
6. Kabelbaum (Kompressor) 12 kW
8 738 214 485
7. Kabelbaum LV 12kW
8 738 214 486
8. I/O Modul XCU-SRH V9.6.1 Uni 12
8 738 216 059
9. Abdeckung
8 738 214 518
10. Schraube M5x12 (5x)
8 738 213 622
11. Relais REL-MR-24DC/21
8 738 214 607
