Detail produktu
Euroline ZS 23 KE 23 S 5295
Obj.číslo: 7 712 230 844
EAN: 4010009629788
- Název produktu: Euroline
- Produktová kategorie: Nástěnný plynový atmosférický kotel
- Zahájení výroby: 24.07.2001
- Konec výroby: 04.12.2003
Obrázek není k dispozici
Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkem
Vyberte podskupinu
1 - Plášť
1. Plášť
8 705 421 667 0
2. Kryt
8 705 506 515 0
3. ŠROUB DIN7981 4,8x22 (10x)
2 910 612 435 0
4. PŘERUŠOVAČ TAHU
8 705 505 396 0
5. Spalinové hrdlo Ø130
8 705 504 039 0
6. Šroub DIN7981 3,9x9,5 (10x)
2 918 140 417 0
7. Držák
8 708 003 042 0
8. ŠROUB M4,8x9,5 (10x)
8 703 403 012 0
9. Příčná traverza
8 708 006 113 0
10. EXPANZNÍ NÁDOBA 8l
A partir de (07.2002) FD 2878 705 407 004 0
10. EXPANZNÍ NÁDOBA 8l
Só até (06.2002) FD2868 715 407 154 0
11. Odvzdušňovací ventil
Só até (06.2002) FD2868 718 505 028 0
12. VEDENÍ K EXPANZNÍ NÁDOBĚ KPL
Só até (06.2002) FD2868 700 703 069 0
13. Těsnění 18,6x13,5x1,5 (10x)
8 710 103 045 0
SKLADEM14. SPOJOVACÍ POTRUBÍ
A partir de (07.2002) FD 2878 700 703 120 0
15. O-kroužek (10x)
A partir de (07.2002) FD 2878 700 205 142 0
2 - Vnitřní těleso/hydraulický blok
1. VÝMĚNÍK
8 705 406 204 0
2. Omezovač teploty 110°C
8 738 717 111
SKLADEM3. Těsnění 18,6x13,5x1,5 (10x)
8 710 103 045 0
SKLADEM4. Náběhové potrubí
8 700 715 030 0
5. Teplotní čidlo
8 700 400 015 0
SKLADEM6. Vratné potrubí
Só até (06.2002) FD2868 705 700 069 0
6. Vratné potrubí
A partir de (07.2002) FD 2878 705 700 084 0
7. Těsnění 23,9x17,2x1,5 (10x)
Só até (06.2002) FD2868 710 103 043 0
SKLADEM7. TĚSNĚNÍ 1" (10x)
A partir de (07.2002) FD 2878 710 103 046 0
SKLADEM8. Řídicí vedení
8 700 705 931 0
9. O-KROUŽEK (10x)
8 710 205 065 0
11. O-Kroužek (10x)
8 710 205 060 0
SKLADEM26. O-kroužek 6x2,5mm (10x)
8 718 641 190 0
SKLADEM27. MANOMETR
8 707 208 004 0
28. HYDROBLOK
Só até (06.2002) FD2868 705 700 071 0
28. Hydraulický blok
A partir de (07.2002) FD 2878 705 700 086 0
31. O-KROUŽEK (10x)
8 700 205 127 0
32. PŘEPOUŠTĚCÍ VENTIL
8 707 401 026 0
SKLADEM34. Obtokové potrubí
8 700 715 043 0

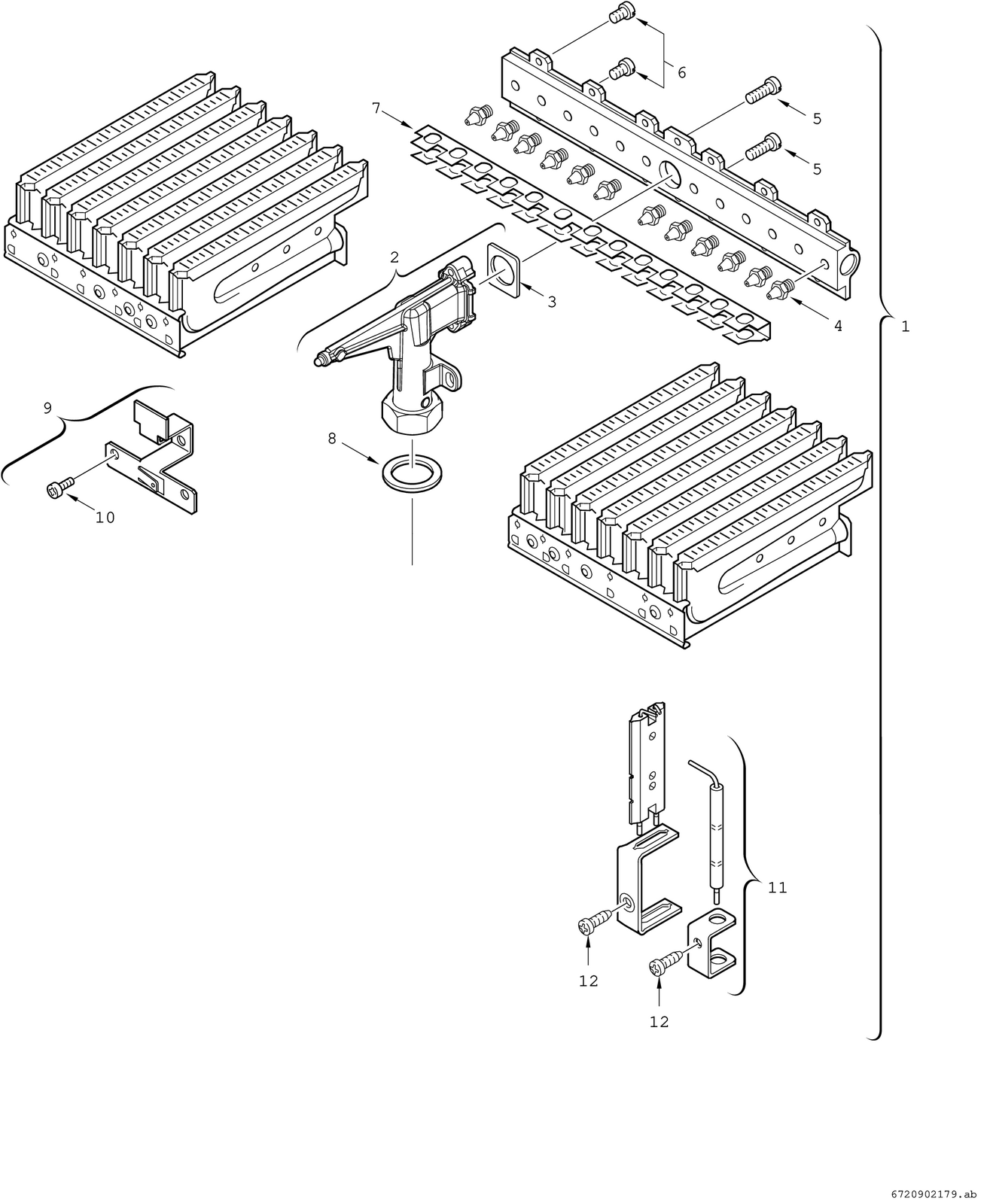

3 - Hořák
1. HOŘÁK
8 708 120 468 0
2. Připojovací díl
8 705 209 053 0
3. TĚSNĚNÍ (10x)
8 701 003 010 0
SKLADEM4. TRYSKA (10x)
8 708 202 124 0
5. Šroub (10x)
2 910 952 122 0
6. Šroub M3,5x10 (10x)
8 703 401 069 0
7. Příčný můstek
8 711 304 305 0
8. TĚSNĚNÍ (10x)
8 700 103 014 0
SKLADEM9. Rohový plech
8 711 304 287 0
10. Šroub (10x)
2 910 619 409 0
11. Zapalovací elektroda
8 708 107 008 0
12. Šroub (10x)
2 910 642 082 0
13. Elektroda
8 708 107 009 0
Sada pro přestavbu z 23 na 31
8 719 002 681 0
5 - Čerpadlo/hydraulický přepínač
1. Hydraulický spínač
8 708 505 014 0
2. CÍVKA
8 714 204 004 0
3. O-Kroužek (10x)
8 710 205 060 0
SKLADEM4. PRUŽINKA (10x)
8 711 200 003 0
5. Těsnění 18,6x13,5x1,5 (10x)
Só até (06.2002) FD2868 710 103 045 0
SKLADEM6. ČERPADLO
Só até (06.2002) FD2868 717 204 348 0
SKLADEM7. Těsnění 23,9x17,2x1,5 (10x)
Só até (06.2002) FD2868 710 103 043 0
SKLADEM8. Kabel čerpadla
8 714 401 896 0
9. ČERPADLO S ODVZDUŠŇOVAČEM
A partir de (07.2002) FD 2878 707 204 036 0
10. TĚSNĚNÍ 1" (10x)
A partir de (07.2002) FD 2878 710 103 046 0
SKLADEM6 - Rozvaděč
1. DESKA
8 707 207 250 0
2. ZAPALOVACÍ KABEL
8 704 401 106 0
3. KABELOVÝ SVAZEK
8 704 401 139 0
SKLADEM4. ZAPALOVACÍ KABEL
8 704 401 138 0
5. Kabelový svazek
8 704 401 207 0
6. Kabel
8 704 401 032 0
7. Kontrola spalin
8 704 401 206 0
SKLADEM9. Plechový kryt
8 708 005 051 0
10. Šroub (10x)
8 703 403 074 0
