Detail produktu
Hydrocompact WTD 15 AME 23
Obj.číslo: 7 736 502 747
EAN: 4054925460421
- Název produktu: Hydrocompact
- Produktová kategorie: Plynový průtokový ohřívač teplé vody
- Konec výroby: 19.12.2018
- SJ-Code: PRODEJ UKONČEN
Nemáme skladem
Naše cena:
16 090,00 Kč
Naše cena včetně DPH (21%):
19 469,00 Kč
Obrázek není k dispozici
Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkem
Vyberte podskupinu

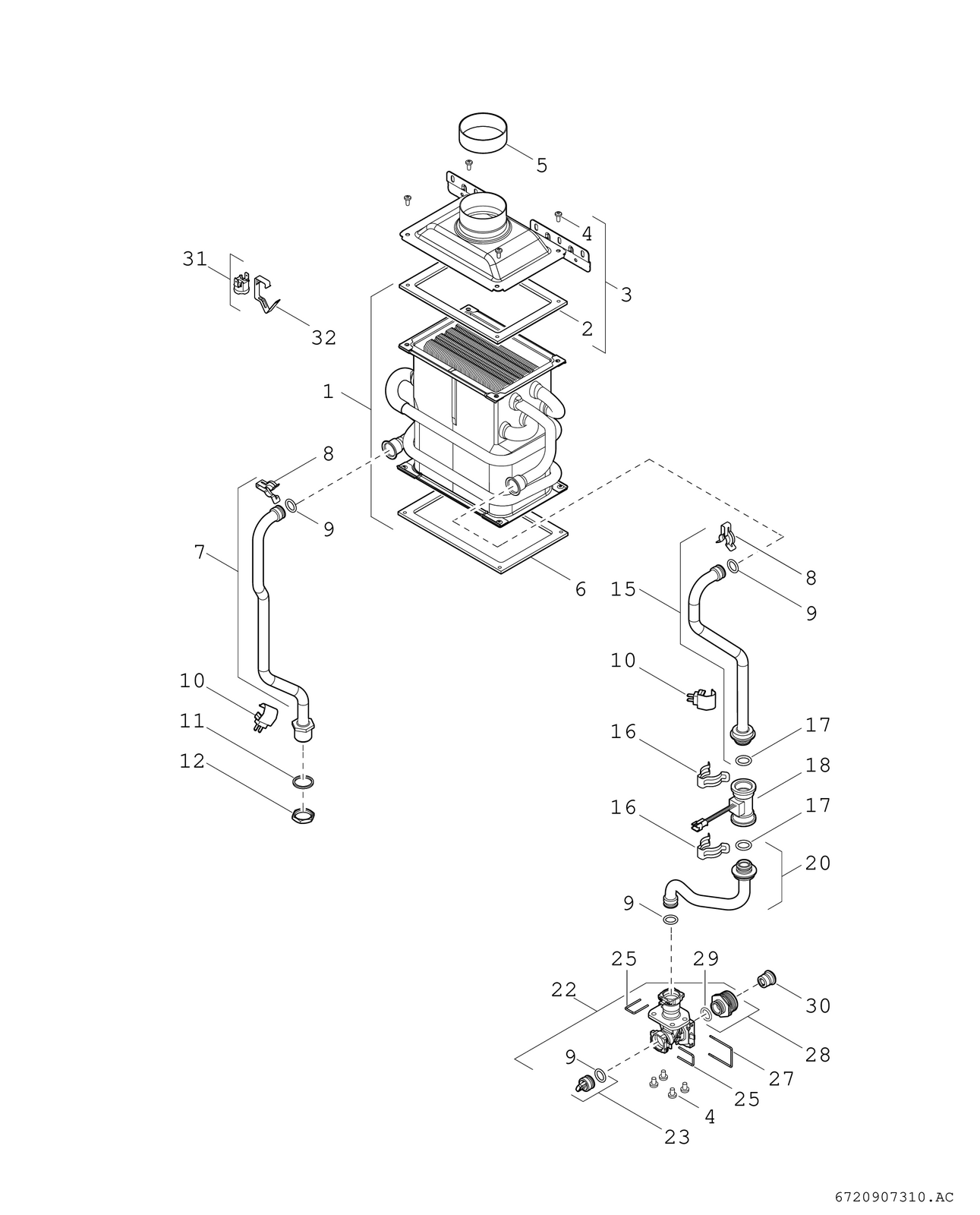

2 - Výměník
1. Výměník
8 738 703 459 0
2. Ploché těsnění
8 738 703 331 0
SKLADEM3. Sběrač spalin
8 738 703 016 0
4. Šroub 4,2x9,5 (10x)
2 910 612 424 0
5. Gumové těsnění
8 716 101 719 0
6. Ploché těsnění
8 738 703 330 0
SKLADEM7. Trubka
8 738 722 176
8. Spona (10x)
8 701 201 020 0
SKLADEM9. O-KROUŽEK (10x)
8 700 205 129 0
SKLADEM10. Čidlo teploty
8 716 010 809 0
SKLADEM11. Těsnicí podložka (10x)
8 700 103 125 0
12. Matice (10x)
8 713 300 018 0
15. Trubka
8 738 703 499 0
16. Svěrací pružina (10x)
8 716 102 607 0
17. O-ring (10X)
8 738 702 459 0
18. Turbína
8 738 720 800 0
SKLADEM20. Trubka
8 738 703 504 0
22. Vodní armatura
8 738 703 517 0
23. Kryt
8 738 703 003 0
24. O-KROUŽEK (10x)
8 700 205 129 0
SKLADEM25. Ramínko (10x)
8 704 705 055 0
27. Ramínko (10x)
8 704 705 024 0
28. Hrdlo šroubení
8 738 703 127 0
29. O-kroužek 14x2mm (10x)
8 738 727 612
30. Vložka omezovače průtoku 12 l/min
8 708 500 379 0
Set Faserdichtung 15L
8 738 710 959
3 - Hořák/Ventilátor/Plynová armaura
1. Hořák
8 738 713 223
2. Ionizační elektroda
8 738 703 227 0
SKLADEM3. Těsnění
8 738 703 335 0
SKLADEM4. Šroub 4,2x9,5 (10x)
2 910 612 424 0
5. Zapalovací elektroda
8 738 703 228 0
SKLADEM6. Posuvná klapka/šoupátko primární vzduch
8 738 703 205 0
8. Nosná deska
8 738 703 378 0
9. Ploché těsnění
8 738 703 424 0
10. Ventilátor
8 738 714 912
SKLADEM11. Plynová armatura
8 738 703 168 0
12. O-kroužek 17x2.4 (10x)
8 738 703 301 0
SKLADEM13. Připojovací potrubí plynu
8 738 703 514 0
14. O-kroužek 23.8x3.95 (10x)
8 738 703 498 0
15. Šroub (10x)
2 910 648 154 0
16. Rozdělovací potrubí
8 738 707 550
17. Ploché těsnění
8 738 703 382 0
18. Šroub (10x)
2 910 952 122 0
4 - Rozvaděč
1. Řídicí deska
8 738 723 206
SKLADEM2. Pojistka T4A (10x)
1 904 521 346 0
3. Zapalovací kabel
8 738 702 500 0
4. Síťový kabel
FD <=657 (2016.09)8 738 704 384 0
4. Síťový kabel
FD >=658 (2016.10)8 738 715 844
5. Kabelový svazek
FD <=657 (2016.09)8 738 702 501 0
5. Senzorový kabel
FD >=658 (2016.10)8 738 724 555
6. Sada kabelů
FD <=657 (2016.09)8 738 702 503 0
6. Sada kabelů
FD >=658 (2016.10)8 738 714 903
