Detail produktu

Compress ODU Split 8

Obj.číslo: 8 738 206 021

EAN: 4054925511253

  • Název produktu: Compress
  • Produktová kategorie: Tepelné čerpadlo vzduch-voda
  • Konec výroby: -
Mám dotaz
Obrázek produktu

Konstrukční skupiny

Další datail dle čísla podskupiny najdete pod obrázkem
Obrázek produktu

Vyberte podskupinu

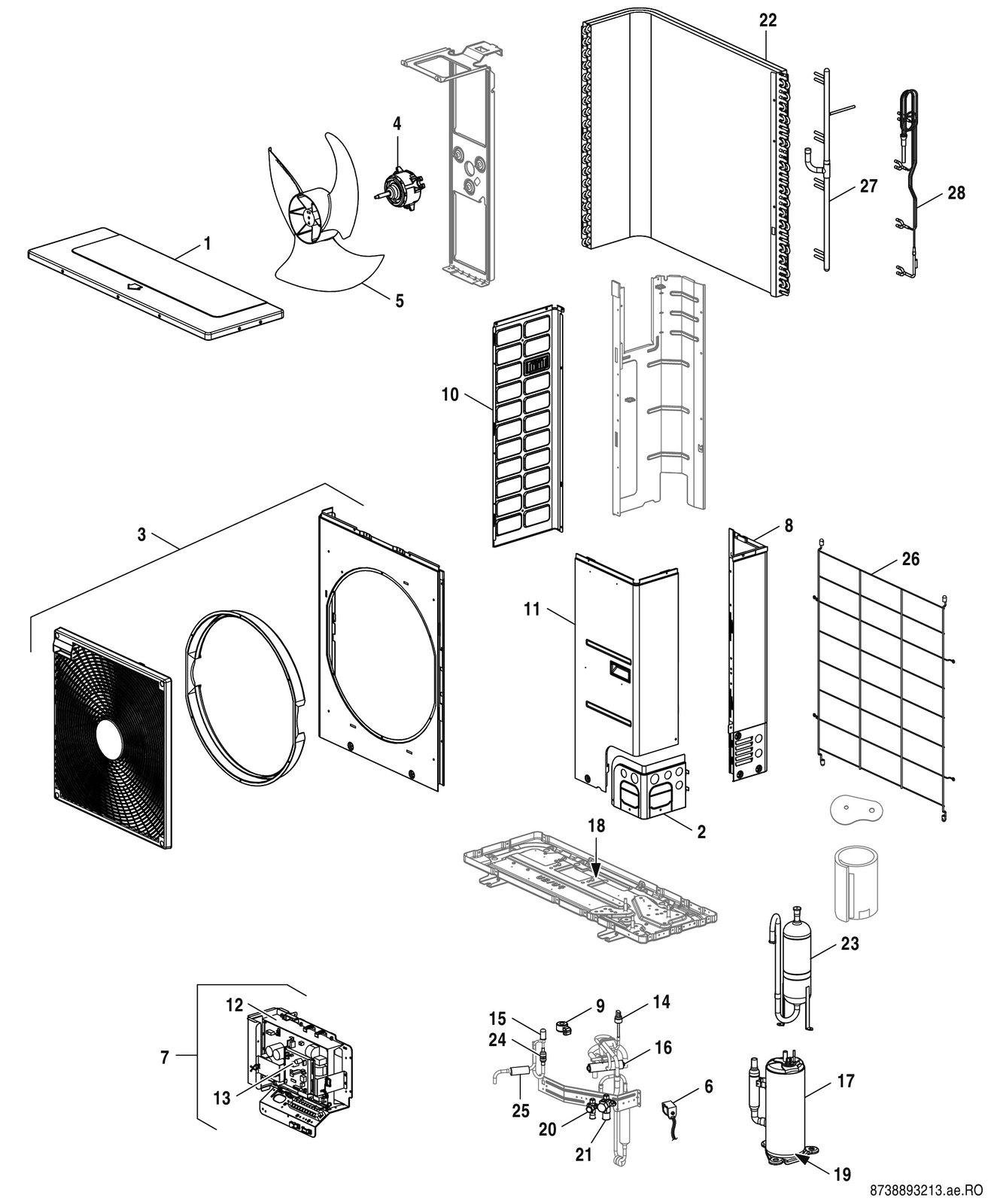

Obrázek konstrukční skupiny
1. Kryt horní 4-15kW

8 738 207 334
2. Panel pravý boční spodní 4-8kW

8 738 207 333
3. Vorderwand 4-8kW

8 738 207 340
4. Motor ventilátoru

8 738 206 632
5. Vrtule 4-15kW

8 738 206 817
6. Cívka 4W

8 738 206 813
7. Řídicí jednotka 8kW

8 738 207 323
8. Kryt pravá strana zadní 4-15kW

8 738 207 343
9. Cívka EEV

8 738 206 631
10. Stranový levý 4-8kW

8 738 207 341
11. Panel pravý boční přední 4-8kW

8 738 207 342
12. PCB 8kW

8 738 206 638
13. PCB CAN

8 738 207 355
14. Hlídač tlaku 5-9 kW

8 738 208 919
15. Expanzní ventil

8 738 208 900
16. Přepínací ventil

8 738 208 903
17. Kompressor set 5-9 kW

8 738 208 924
18. Bodenwannenheizung

8 738 208 904
19. Elektrisches Heizelement 2-15kW

8 738 208 921
20. Ventil 5-15 kW (l)

8 738 209 704
21. Ventil 5-15 kW (r)

8 738 209 705
22. Verdampfer

8 738 213 138
23. Ölabscheider

8 738 213 149
24. Trockenfilter

8 738 213 152
25. Trockenfilter

8 738 213 153
26. Luftgitter

8 738 213 155
Elektrische Sicherung 250V 3.15A

8 738 206 629
Tepl.čidlo NTC 5 & 200 (TR5&TR6)
Zweifachfühler TR5 & TR6

8 738 206 656
Teplotní čidlo NTC5 (TR8)

8 738 206 821
Anschlusskabel Bodenwannenheizung

8 738 207 345
Anschlusskabel Kondensatwannenheizung

8 738 207 346
Anschlusskabel Kompressorsumpfheizung

8 738 207 347
Anschlusskabel Gebläsemotor

8 738 207 349
Senzor temperature NTC 10 & 5 (TL2&TR4)
Zweifachfühler TL2 & TR4

8 738 207 352
Netzkabel CAN-PCB

8 738 208 905
Kabelbaum CAN-PCB - IDU 2-9 kW

8 738 208 906
Kabelbaum CAN-PCB -MAIN 2-15 kW

8 738 208 909
Dämpfer- und Nippel-Set 4,6,8

8 738 208 913

Dokumentace
