Detail produktu
Logatherm IDU-8 iTSW
Obj.číslo: 7 738 601 096
EAN: 4057749707390
- Produktová řada: IDU
- Název produktu: Logatherm
- Produktová kategorie: Tepelné čerpadlo vzduch-voda
- Konec výroby: -
Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkem
Vyberte podskupinu
1 - Verkleidung AW
1. Vorderwand IVT/Bu unten weiss (Glas)
8 738 209 425
2. Kryt A/W prední
8 738 209 430
3. Abdeckung A/W hinten
8 738 209 431
4. LED modrá
8 738 209 434
5. Gehäuse HMI
8 738 209 436
6. Rahmen Bedienfeld
8 738 209 437
7. Vorderwand Bu oben weiss (Glas)
FD >= 30.01.20198 738 211 378
8. Blende IVT/Bu weiss (Glas)
FD >= 30.01.20198 738 211 382
9. Kabel LED
8 738 209 448
10. Kryt bocní
8 738 209 429
11. Ovládací panel HMC310
8 737 712 763
12. Vorderwand & Klappe Bu weiss (Glas)
FD < 30.01.20198 738 211 388
Kolečko ovládací černé (RC,MC,HMC)
8 737 712 635

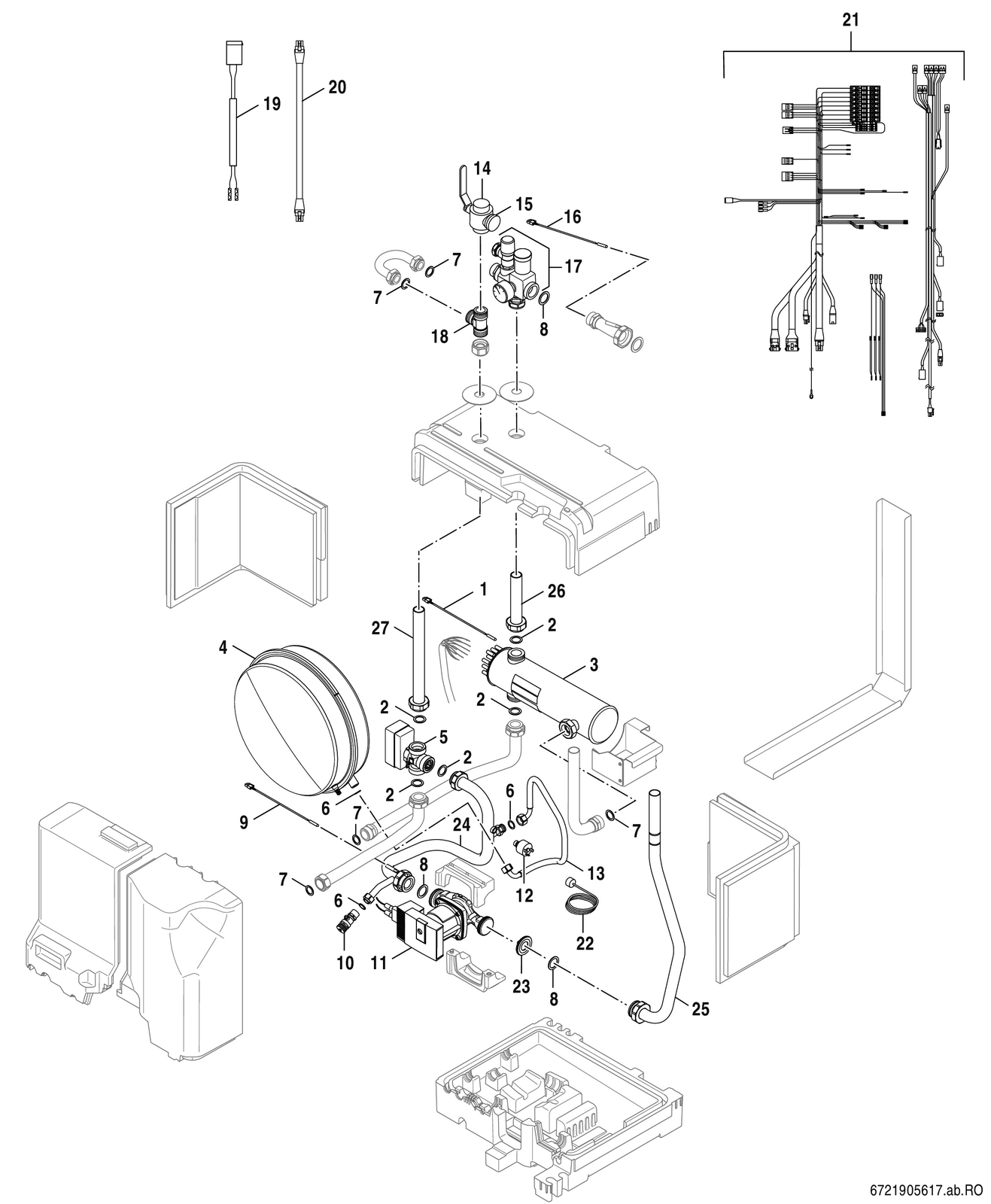

SKLADEM2 - Hydraulik
1. Teplotní čidlo NTC10 1000mm R40 molex
8 738 206 065
2. Těsnení 39x30x2 (10x)
8 738 204 368
3. Elektrické vytápění 9kW ASM
8 733 703 235
4. Expanzní nádoba 14l, 0,8bar
8 733 703 241
5. Ventil 3cest.
8 733 701 139
6. Těsnění 18x13x2 (10x)
8 738 206 074
7. Těsnění 30x21x2 (10x)
8 711 004 362 0
8. Těsnění EPDM D 44x32x33 (10x)
8 711 004 358 0
9. Teplotní čidlo 200mm 10kΩ
8 733 703 181
10. Vyprázdňovací kohout G1/2
8 733 703 249
11. Čerpadlo UPM2 75 180 PWM
8 733 703 233
12. Tlakový spínač PC G1/4"
8 733 703 239
13. Hadice G1/2" 596mm
8 733 703 251
14. Filtr DN25
8 733 702 117
15. Vodní síto DN25
8 733 702 122
16. Teplotní čidlo NTC10 1000mm R40 molex
8 738 206 065
17. Ventil sada G1" 2,5bar
8 733 703 258
18. T-kus G1
8 733 703 243
19. Kabel 100mm HMI-CUHP
8 733 703 254
20. Kabelovy svazek 3cest. 900mm
8 733 703 256
21. Kabelový svazek IDU 9kW
FD < 6588 733 703 252
21. Kabelový svazek IDU 9kW V2
FD>=658<1808 738 209 492
21. Kabelbaum IDU 9kW V3
FD>=1808 738 213 716
22. Kabel Tlačná pružina 1000mm
8 733 703 255
23. Rückschlagventil
8 738 209 081
Konektor - sada
8 738 206 040
Anschlussklemme EMS (2p)
8 738 214 417
3 - Speicher
1. Izolace postranní
8 733 703 231
2. Hadice 14x10 1500mm
8 733 703 244
3. Izolace nahoře/spodní Solar
8 738 206 877
4. Těsnění 30x21x2 (10x)
8 711 004 362 0
5. Dichtung AFM34-2 24x17x2 (10x)
8 738 213 366
7. Hadice G1" 647mm
8 733 703 237
8. Hadice G1" 810mm
8 733 703 238
9. Teplotní čidlo NTC10 1000mm R40 molex
8 738 206 065
10. Solární zásobník 180l
8 733 703 230
11. Halter
8 738 209 566
5 - Příslušenství
1. Trubka Bypass ASM
8 738 206 156
2. Filtr DN25
8 733 702 117
3. Vodní síto DN25
8 733 702 122
4. Těsnění EPDM D 44x32x33 (10x)
8 711 004 358 0
5. Ventil sada G1" 2,5bar
8 733 703 258
6. Trubka
8 738 206 155
7. Těsnění 30x21x2 (10x)
8 711 004 362 0
8. T-kus G1
8 733 703 243
9. Kroužek svěrací
8 738 206 157
10. Pouzdro 28mm
8 738 206 158
11. Teplotní čidlo 200mm 10kΩ
8 733 703 181
12. Čidlo venkovní teploty 4,7K
8 738 203 521
SKLADEM13. Kabel Molex 4000mm
8 738 206 161
14. Nastavovací noha M10x30
8 748 510 085 0
Komplet skupina příslušenství
8 738 209 114
