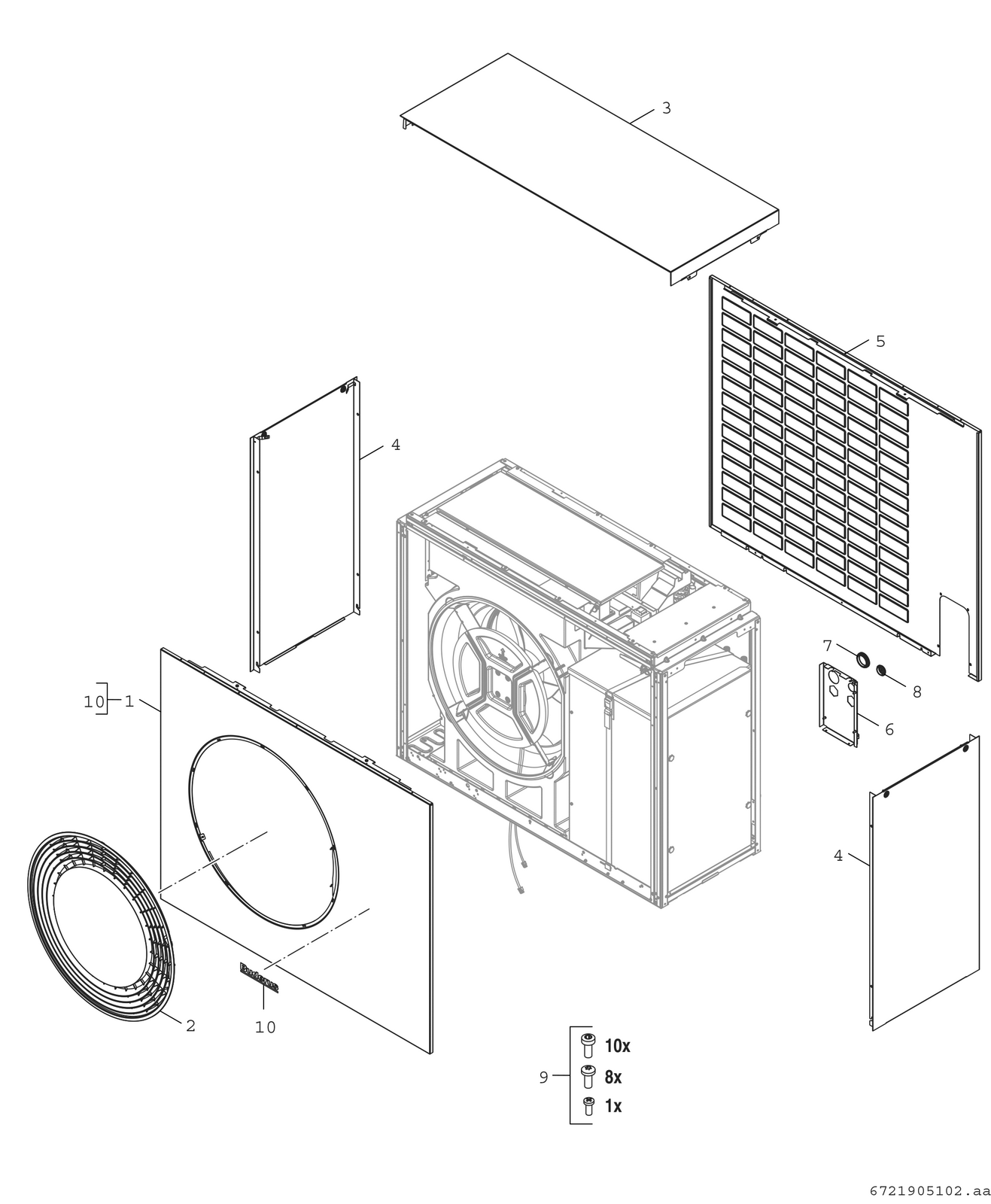

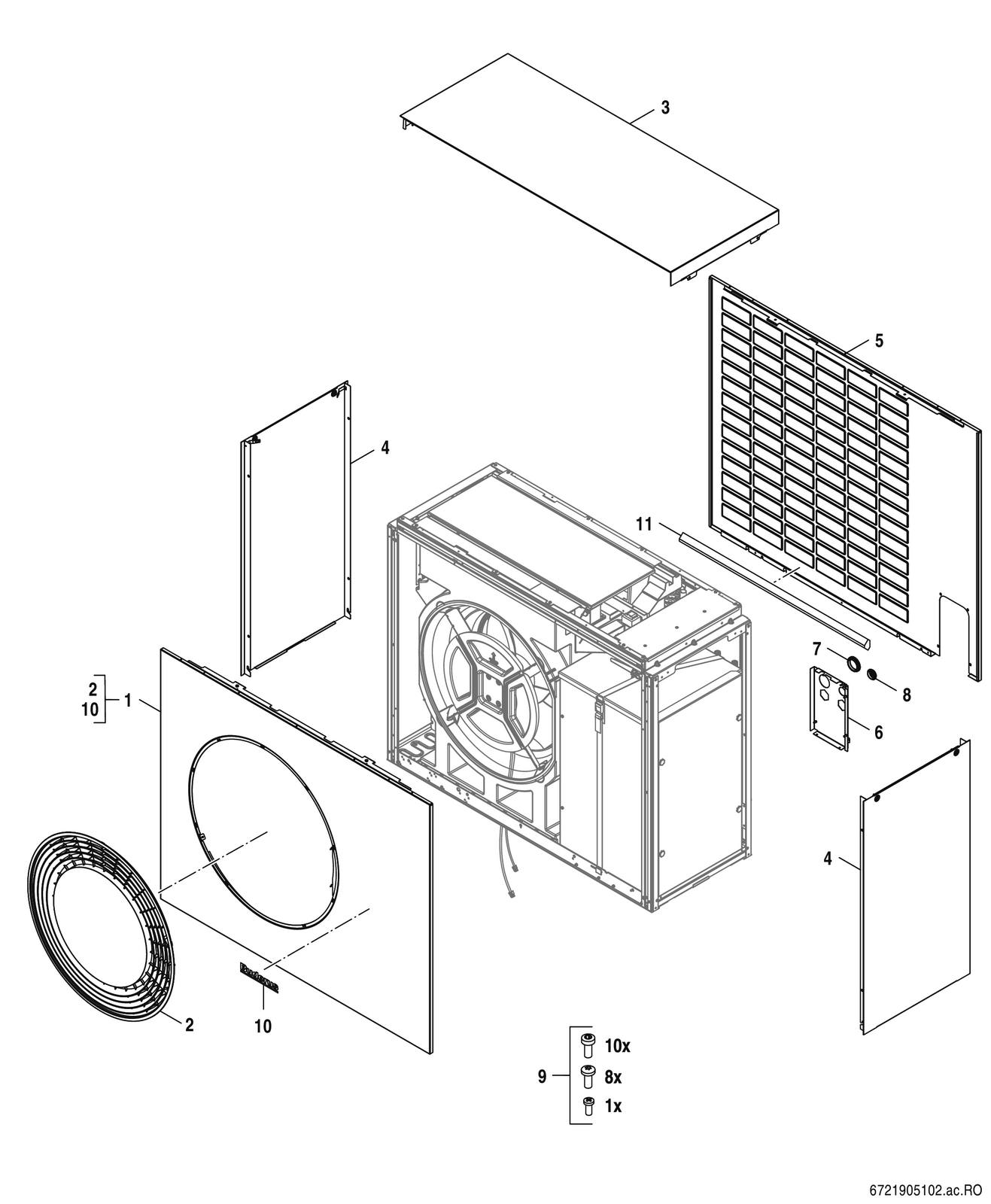

1. Vorderwand schwarz

8 738 214 516

2. Diffusor schwarz

8 738 214 517

3. Abdeckung oben

8 738 214 510

4. Seitenteil silber

8 738 214 500

5. Rückwand schwarz

8 738 214 509

6. Deckel hinten schwarz

8 738 214 815

7. Průchodka kabelová

8 738 213 889

8. Průchodka kabelová M32

8 738 213 890

9. Montážní set (opláštění)

8 738 213 895

10. Logo Buderus l = 185 mm

8 738 214 964

1. Dämmung EPP

8 738 214 495

2. Dämmung EPP

8 738 214 489

3. Dämmung EPP oben

8 738 214 494

4. Isolierung EPP seitlich

8 738 214 490

5. Isolierung EPP seitlich

8 738 214 491

6. Halter Gebläse

8 738 213 854

7. Isolierung (Difusor)

8 738 214 492

8. Dämmung EPP (Halter Gebläse)

8 738 214 493

9. Dämmung EPP oben Verdampfer

8 738 214 496

10. Dichtung Gehäuse (EPP)

8 738 214 497

11. Nastavovací noha M10x30

8 748 510 085 0

12. Sicherungsblech

8 738 213 861

1. Dichtung (PE)

8 738 214 529

2. Spannband hinten

8 738 213 864

3. Spannband vorne

8 738 213 865

4. Schalldämmung vorne

8 738 214 522

5. Schalldämmung hinten

8 738 214 523

6. Schalldämmung (185x760)

8 738 214 519

7. Schalldämmung (280x760) links

8 738 214 520

8. Schalldämmung (95x760)

8 738 214 521

9. Schalldämmung (336x720) seitlich

8 738 214 526

10. Isolierung (209.5x773) seitlich

8 738 214 527

11. Schalldämmung oben

8 738 214 524

13. Dichtplatte

8 738 213 876

14. Sterngriff D25 M5x20 (4x)

8 738 213 877

15. Halter Rohr 21,2mm

8 738 211 826

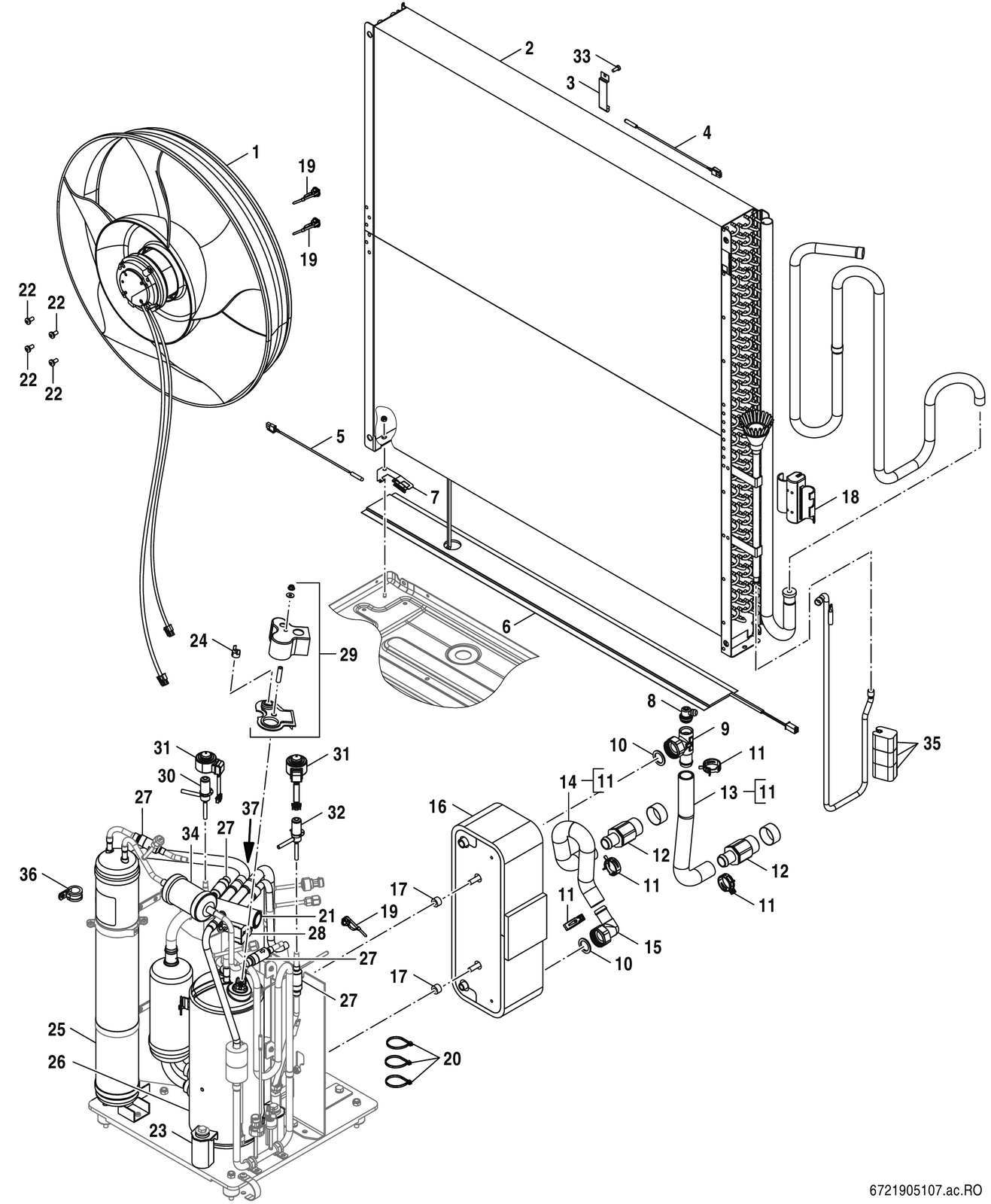

1. Ventilátor D500

8 738 214 482

2. Výparník 12kW 5R

8 738 214 471

3. Klammer (Temperaturfühler)

8 738 213 821

4. Teplotní čidlo NTC 900mm 4,7kOhm

8 738 203 398

5. Teplotní čidlo NTC 1700mm

8 738 213 818

6. Heizband

8 738 214 481

7. Klammer

8 738 213 816

8. Ventil odvzd.nabíj.čerp.TUV 83/17

8 717 405 285 0

9. T-Stück

8 738 213 840

10. Těsnění 30x21x2 (10x)

8 711 004 362 0

11. Klammer (Schlauch)

8 738 213 810

12. Verbindungsstück 1"

8 738 213 837

13. Schlauch D = 29 mm, l = 245 mm

8 738 213 838

14. Schlauch D = 29 mm

8 738 213 824

15. Winkelverschraubung 1"

8 738 213 839

16. Deskový výměník 12kW

8 738 214 467

17. Abstandshalter Nylon 8,2x16,0x10,0

8 738 206 790

18. Massedämpfer

8 738 215 025

19. Kabelbinder

8 738 211 827

20. Kabelbinder (10x)

8 738 213 836

21. 4-cestný ventil

8 738 213 829

22. Schraube M6x12 (4x)

8 738 213 899

23. Schwingungsdämpfer

8 738 213 844

24. Thermosicherung (Kompressor)

8 738 213 846

25. Behälter Kältemittel 1,5 L

8 738 214 470

26. Kompresor Highly WHP013300

8 738 214 465

27. Chladivový filtr

8 738 211 554

28. Cívka ventilu

8 738 213 825

29. Abdeckung (Kompressor-Set)

8 738 213 845

30. Expanzní ventil

8 738 214 468

31. Cívka

8 738 213 826

32. Expanzní ventil

8 738 214 469

33. Schraube M5x12 (5x)

8 738 213 622

34. Suchý filtr ODU

8 733 702 983

35. Massedämpfer 9.52 x 32.5mm

8 738 215 594

36. Schelle 20/12 mm (2x)

8 738 215 593

1. Halterung

8 738 213 832

2. Ventil Schrader 5/16" ASM

8 738 211 579

3. Einsatz (Ventil)

8 738 211 578

4. Isolierung 245 mm

8 738 214 473

5. Teplotní čidlo NTC10 1000mm R40 molex

8 738 206 065

6. Druckfühler

8 738 213 813

7. Isolierung Kompressor

8 738 214 466

8. Isolierung 155 mm

8 738 214 475

9. Isolierung 100 mm

8 738 215 595

10. Isolierung (Temperaturfühler)

8 738 211 506

11. Massedämpfer 19.05 x 19.8mm

8 738 215 592

12. Teplotní čidlo 200mm 10kΩ

8 733 703 181

13. Druckschalter

8 738 213 811

14. Druckfühler

8 738 213 848

15. Isolierung 70 mm

8 738 214 476

16. Isolierung 230 mm

8 738 214 477

17. Teplotní čidlo 200mm 4,7kΩ

8 733 703 183

19. Erdungsband

8 738 213 834

20. Isolierung 350 mm

8 738 214 474

21. Čidlo teploty 1000mm R80

8 738 207 622

22. Haltefeder

8 738 213 833

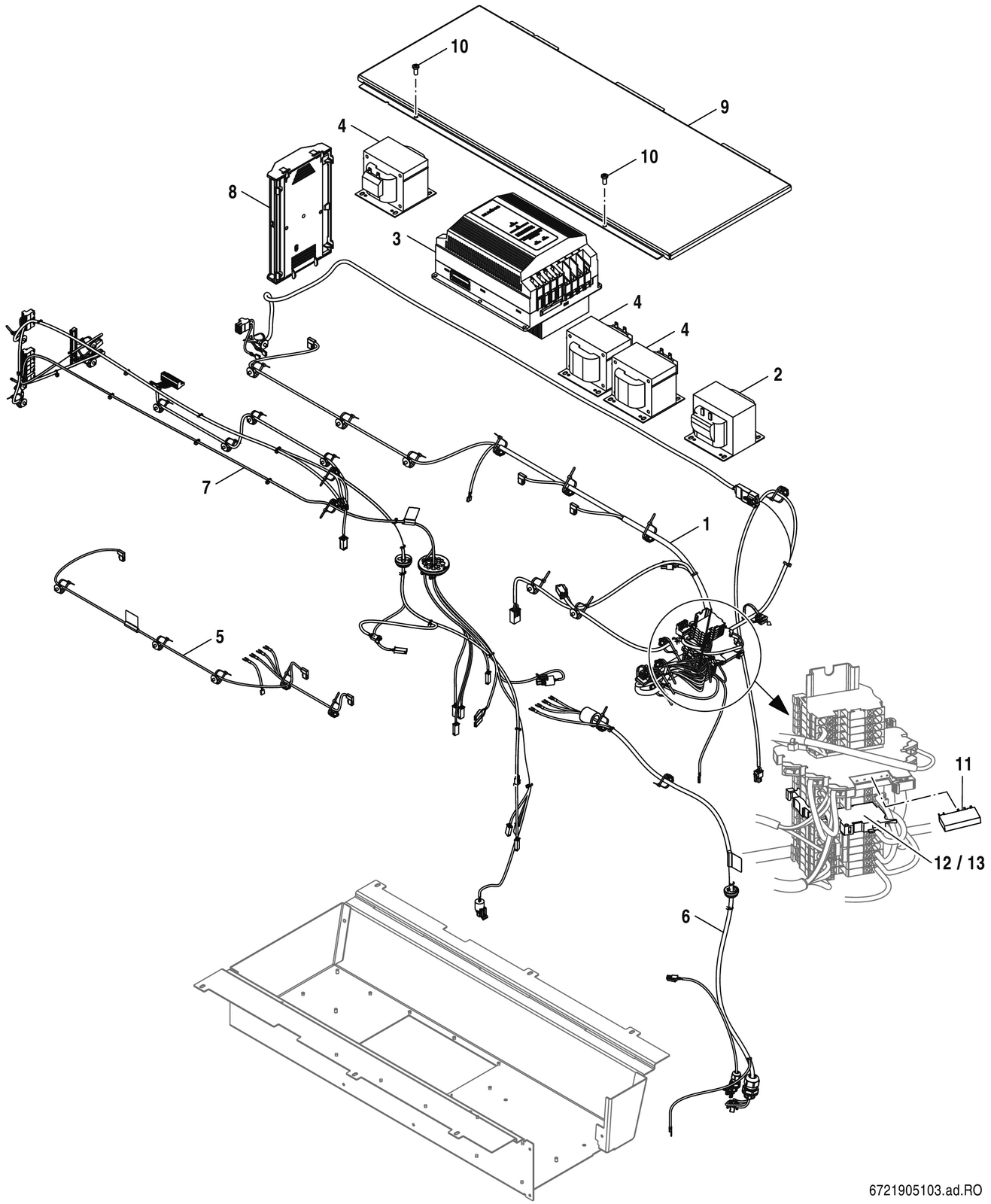

1. Kabelbaum IWI 12kW

8 738 214 483

2. Drosselspule C02W25B00-01

8 738 215 596

3. Invertor

8 738 214 487

4. Drosselspule

8 738 215 024

5. Kabelbaum EL-box 12kW

8 738 214 484

6. Kabelbaum (Kompressor) 12 kW

8 738 214 485

7. Kabelbaum LV 12kW

8 738 214 486

8. I/O Modul XCU-SRH V9.6.1 Uni 12

8 738 216 059

9. Abdeckung

8 738 214 518

10. Schraube M5x12 (5x)

8 738 213 622

11. Relais REL-MR-24DC/21

8 738 214 607

1. Transportgurt L = 753 mm

8 738 213 862

2. Kondensatablaufstutzen

8 738 213 860

3. Halterung (4x)

8 738 215 631
