Detail produktu
Logatherm LOGATHERM WPS28.2 HT
Obj.číslo: 8 738 207 514
EAN: 4057749089601
- Produktová řada: WPS.2
- Název produktu: Logatherm
- Produktová kategorie: Tepelné čerpadlo země-voda
- Konec výroby: -
Obrázek není k dispozici
Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkem
Vyberte podskupinu
2 - Schaltschrank
1. Kabelbaum 22-28kW
8 738 208 452
2. Řídící deska I/O V1.7.0
8 738 212 917
3. Kabel Sensoren 22-48kW
8 738 208 456
4. Řídící jednotka Rego5200 SW v1.5
8 738 212 658
6. Kabelbaum Kompressor 22-28kW
8 738 208 454
7. Kabel Display l=2500mm
8 738 206 260
8. Relais MDR-60-24
8 738 206 761
9. Relais MDR-20-12
8 738 206 760
10. Anschlussbuchse P2RF-05S
8 738 206 758
11. Klammer
8 738 206 759
12. Elektrische Sicherung PLSM-C2-MW
8 738 206 756
13. Pojistka 6A
8 748 510 089 0
14. Pojistka 16A
8 744 503 019 0
15. Sicherung PLS6-C25/3
8 738 203 282
18. Relé 15 A
8 718 310 094 0
19. Konvertor DC-DC 24-5 VDC
8 738 206 771
20. Soft startér IC 25A
8 738 206 762
21. Relé G2R-1-SNI 230C
8 718 311 197 0
22. Netzfilter 1-phasig 25A
8 738 213 730
Relé ZG450 730
8 748 510 013 0
3A - Pumpengruppe 22-28kW
1. Těsnění 44x32x3
8 738 208 474
2. Pohon 3cestného ventilu
8 738 208 459
3. Těsnění EPDM D 44x32x33 (10x)
8 711 004 358 0
4. Čerpadlo 30 1-12 180
8 738 204 345
5. Schlauch 1 1/2 l=405mm
8 738 208 472
6. Teplotní čidlo 200mm 4,7kΩ
8 733 703 183
8. Sicherheitsventil 6 bar
8 738 204 365
9. Omezovač teploty 95°, 1,7m
8 738 208 813
10. Teplotní čidlo PT1000
8 738 206 743
11. Elektrischer Zuheizer 15kW
8 738 208 457
12. Schlauch 1 1/2 l=277mm
8 738 208 473
14. Pumpe 40/1-12molex
8 738 204 344
16. Schlauch 1 1/2 l=271mm
8 738 208 470
17. Isolierung Pumpe
8 738 208 469
18. Schlauch 1 1/2 l=819mm
8 738 208 471
19. Ventil 3cestný
8 738 208 458
20. Uzávirací kohout
8 717 405 249 0
21. Teplotní čidlo 200mm 10kΩ
8 733 703 181

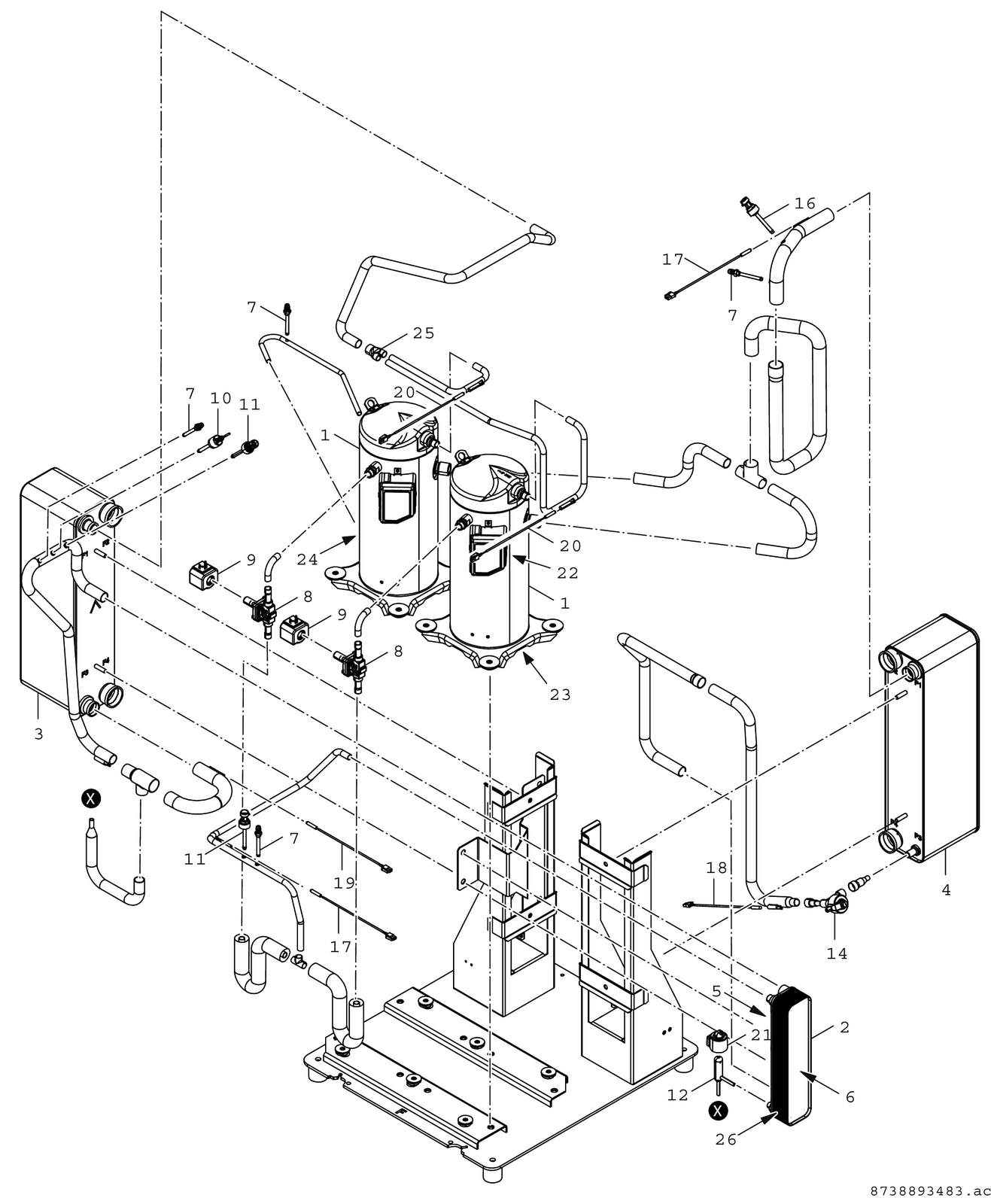

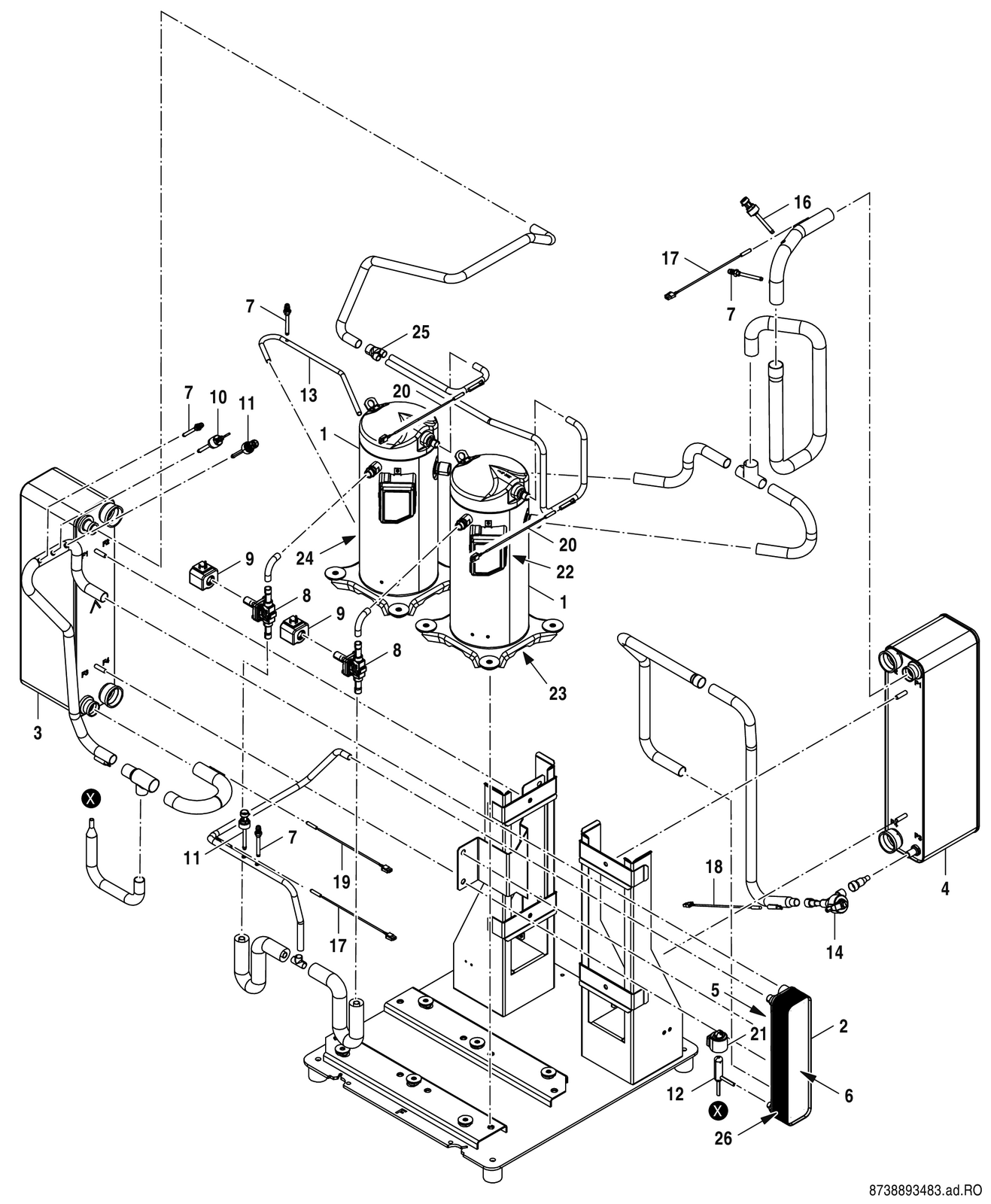

4A - Kompressor
1. Kompressor 14kW ZH14K1P (2x)
8 738 208 440
2. Wärmetauscher ACH18- 20
8 738 208 451
3. Wärmetauscher B 28kW
8 738 208 444
4. Wärmetauscher Q 28kW
8 738 208 445
5. Isolierung Wärmetauscher vorne
8 738 206 772
6. Isolierung Wärmetauscher hinten
8 738 206 773
7. Ventil 410A 5/16"
8 738 207 586
8. Magnetventil
8 738 208 485
9. Magnetspule
8 738 208 509
10. Druckschalter 46.3bar
8 738 206 741
11. Tlakový snímač 0-46 bar
8 738 206 739
12. Expansionsventil 14
8 738 208 510
14. Expanzní ventil CME2V24
8 738 208 475
16. Tlakový snímač 0-15 bar
8 738 206 740
17. Teplotní čidlo 200mm 4,7kΩ
8 733 703 183
18. Teplotní čidlo PT1000
8 738 206 743
19. Teplotní čidlo 200mm 10kΩ
8 733 703 181
20. Čidlo teploty 1000mm R80
8 738 207 622
21. Cívka
8 733 703 216
22. Isolierung elektrischer Anschluss
8 738 208 465
23. Isolierung Kompressor unten
8 738 208 464
24. Isolierung Kompressor 22-28kW
8 738 208 466
25. Service-Set Y-Rohr 22 KW
8 738 210 249
Suchý filtr
8 733 704 344
