Detail produktu
Logatherm LOGATHERM WPS38.2 HT
Obj.číslo: 8 738 207 515
EAN: 4057749089618
- Produktová řada: WPS.2
- Název produktu: Logatherm
- Produktová kategorie: Tepelné čerpadlo země-voda
- Konec výroby: -
Obrázek není k dispozici
Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkem
Vyberte podskupinu
2 - Schaltschrank
1. Kabelbaum 38-48kW
8 738 208 453
2. Řídící deska I/O V1.7.0
8 738 212 917
3. Kabel Sensoren 22-48kW
8 738 208 456
4. Řídící jednotka Rego5200 SW v1.5
8 738 212 658
6. Kabelbaum Kompressor 34-48kW
8 738 208 455
7. Kabel Display l=2500mm
8 738 206 260
8. Relais MDR-60-24
8 738 206 761
9. Relais MDR-20-12
8 738 206 760
10. Anschlussbuchse P2RF-05S
8 738 206 758
11. Klammer
8 738 206 759
12. Elektrische Sicherung PLSM-C2-MW
8 738 206 756
13. Pojistka 6A
8 748 510 089 0
14. Pojistka 20A
8 744 503 020 0
19. Konvertor DC-DC 24-5 VDC
8 738 206 771
20. Relé DILM 25-10 25A
8 718 310 212 0
20. Soft startér IC 25A
8 738 206 762
21. Relé G2R-1-SNI 230C
8 718 311 197 0
22. Netzfilter 1-phasig 25A
8 738 213 730
Relé ZG450 730
8 748 510 013 0
3B - Pumpengruppe 38-48kW
1. Těsnění 44x32x3
8 738 208 474
2. Schlauch 1 1/2" 686mm
8 738 208 505
3. Schlauch 1 1/2" 438mm
8 738 208 507
4. Pumpe 40/1-12molex
8 738 204 344
5. Schlauch 2" 45°
8 738 208 508
6. Těsnění 56x43x2 (10x)
8 718 310 424 0
9. Schlauch 1 ½ l=729mm
8 738 208 506
10. Čerpadlo 30 1-12 180
8 738 204 345
11. Těsnění EPDM D 44x32x33 (10x)
8 711 004 358 0
12. Teplotní čidlo 200mm 4,7kΩ
8 733 703 183
13. Teplotní čidlo 200mm 10kΩ
8 733 703 181
14. Sicherheitsventil 6 bar
8 738 204 365
15. Uzávirací kohout
8 717 405 249 0
16. Teplotní čidlo PT1000
8 738 206 743

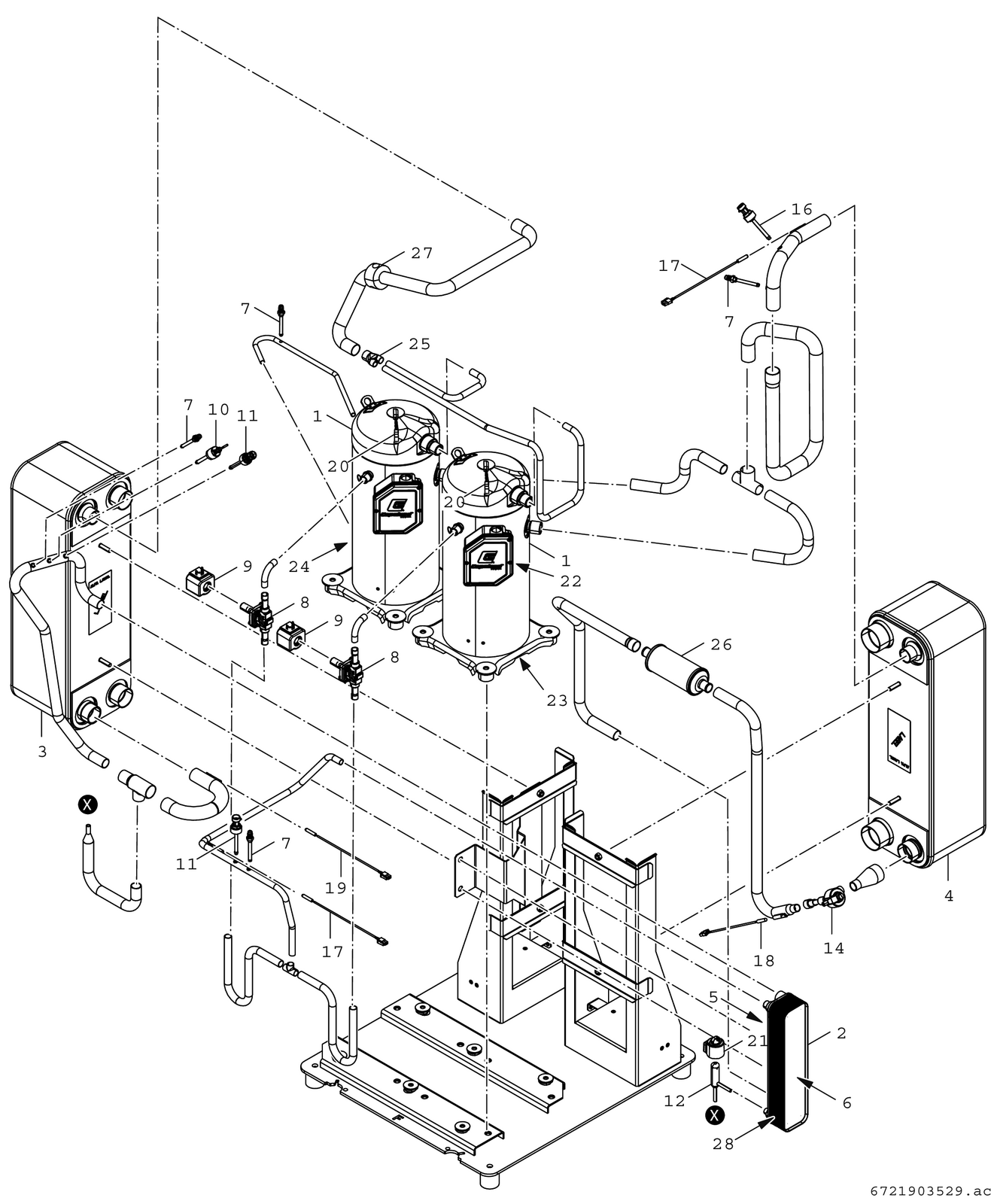

4B - Kompressor
1. Kompressor 18kW ZH18K1P (2x)
8 738 208 441
2. Wärmetauscher ACH18- 20
8 738 208 451
3. Wärmetauscher CB112-66
8 738 208 449
4. Wärmetauscher AC 112-64
8 738 208 450
5. Isolierung Wärmetauscher vorne
8 738 206 772
6. Isolierung Wärmetauscher hinten
8 738 206 773
7. Ventil 410A 5/16"
8 738 207 586
8. Magnetventil
8 738 208 485
9. Magnetspule
8 738 208 509
10. Druckschalter 46.3bar
8 738 206 741
11. Tlakový snímač 0-46 bar
8 738 206 739
12. Expanzní ventil UKV 18D259
8 733 703 212
14. Expansionsventil CME2V30UB0
8 738 208 476
16. Tlakový snímač 0-15 bar
8 738 206 740
17. Teplotní čidlo 200mm 4,7kΩ
8 733 703 183
18. Teplotní čidlo PT1000
8 738 206 743
19. Teplotní čidlo 200mm 10kΩ
8 733 703 181
20. Teplotní čidlo kompresoru 38-80 kW
8 738 209 617
21. Cívka
8 733 703 216
22. Isolierung elektrischer Anschluss
8 738 208 461
23. Isolierung Kompressor unten
8 738 208 464
24. Isolierung Kompressor
8 738 208 462
25. Service-Set Y-Rohr 38 KW
8 738 210 251
26. Suchý filtr
8 733 704 344
