Condens 8700i W GC8700IW 30/35 C23
Obj.číslo: 7 738 100 886
EAN: 4062321075750
- Název produktu: Condens 8700i W
- Produktová kategorie: Nástěnný kondenzační kotel
- Konec výroby: -
Obrázek není k dispozici
Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkem
Vyberte podskupinu
1 - Verkleidung
1. Kryt HPP Bosch bílá
8 737 709 130
2. Kryt levý stříbrný
8 737 709 189
3. Kryt pravý stříbrný
8 737 709 190
5. Nástěnná konzole
8 737 713 941
6. Opláštění RoW
8 737 709 355
7. Kryt horní
8 737 709 141
8. Expanzní nádoba 12 l
8 737 712 197
9. Halterung (Ausdehnungsgefäß)
8 737 709 143
10. Šroub (10 kusů)
2 910 612 432 0
11. Záslepka
8 716 763 266 0
SKLADEM12. Plechová matice 4,8mm (10x)
8 710 609 015 0
13. Spalinové hrdlo
8 710 735 296 0
14. Těsnění Ø80mm
8 711 004 232 0
15. Potrubí odtahu spalin
8 718 666 183 0
16. Těsnící kroužek 87,5mm
8 722 933 330 0
SKLADEM17. Adaptér terminál bojler/zásobník
8 716 763 274 0
18. Kryt vzduchový BOSCH
8 737 709 144
19. Šroub M5x12
8 713 401 088 0
20. Upevňovací klip kolébka
8 737 709 145
21. Upevňovací klip kolébka
8 737 709 146
22. Tülle (Kabelführung)
8 737 710 236
23. Držák řídící jednotky
8 737 709 147
24. Šroub (10x)
2 912 301 154 0
25. Kryt instal.vstup
8 737 709 196
26. Abdeckung (Ip PluX)
8 737 709 148
27. Verriegelung (PluX)
8 737 709 149
28. Odlehčení v tahu
8 712 201 007 0
29. Kabelová průchodka
8 737 704 495 0
30. Těsnění plynový ventil 41x3 (10x)
8 718 668 449 0
31. Těsnění
8 737 709 150
34. Halterung (Rohr) LHS
FD>=178 (2021-10)8 737 713 745
35. Halterung (Rohr) RHS
FD>=178 (2021-10)8 737 713 744
36. Rohrschelle
FD>=178 (2021-10)8 737 713 746
37. Šroub 4,8x9,5 (10x)
FD>=178 (2021-10)2 910 614 431 0
38. Držák U02-10 vlevo
FD>=178 (2021-10)8 737 713 742
39. Držák U02-10 pravý
FD>=178 (2021-10)8 737 713 741
40. Halterung
FD>=178 (2021-10)8 737 713 743
2 - Brenner/Wärmeübertrager
1. Tepelný výměník WB5-II plus
8 737 712 171
2. Elektrody - set
8 718 663 092 0
SKLADEM3. Těsnění elektrod (10x)
8 737 708 824
SKLADEM4. Sběrač spalin
8 737 708 872
5. Omezovac teploty
8 737 712 163
SKLADEM6. Připojení zpátečky
8 737 707 582
7. Čidlo teploty
8 714 500 087 0
SKLADEM8. Servisní kryt
8 718 666 172 0
9. Těsnění
8 710 103 153 0
SKLADEM10. Těsnění
8 710 103 155 0
11. Těsnící kroužek 87,5mm
8 722 933 330 0
SKLADEM12. Sada těsnění (odvodu kondenzátu)
8 710 103 206 0
13. Těsnění hořáku WB5-II plus
8 718 668 064 0
SKLADEM14. Šroub
8 718 665 589 0
15. Těsnění směšovacího kanálu
8 737 701 451 0
16. Konzola
8 718 665 043 0
18. Horní kryt výměníku
8 737 707 981
19. Hořák
8 737 706 604 0
21. Matice (výměník)
8 713 301 196 0
3 - Gasarmatur
1. Průtok. kanál plyn/vzduchu směs WB5-II+
8 737 714 115
2. Těsnění směšovacího kanálu
8 737 701 451 0
3. Schalldämpfer
8 718 666 152 0
4. Zpětná klapka
8 718 662 796 0
5. Těsnící kroužek
8 737 709 314
7. O-kroužek (10x)
8 722 880 175 0
8. Směšovací jednotka
8 718 662 518 0
9. Šroub M4 x 6 (10x) Dagas 24/28 B
2 914 411 424 0
10. Bezpečnostní Venturi (10x)
8 737 708 988
11. Plynové potrubí
8 718 668 531 0
12. Těsnění plynové (10x)
8 718 662 055 0
13. O-kroužek 12x3 (10x)
8 718 669 385 0
14. Plynová armatura
8 718 651 802 0
SKLADEM15. Těsnění plynový ventil 41x3 (10x)
8 718 668 449 0
16. Těsnění plynová armatura
8 718 600 34A 0
17. Rohr Gas HU2 vertikal
FD<=177 (2021-09)8 737 712 199
19. TĚSNĚNÍ 1" (10x)
8 710 103 014 0
SKLADEM20. Ventilátor
8 737 709 295
SKLADEM21. venturi 40 kW
8 737 708 866
22. Matice & Sroub
8 737 709 304
24. krytka (10x)
8 710 506 161 0
24. krytka (1x)
8 737 902 864 0
27. Rohr Gas HU2 vertikal
FD>=178 (2021-10)8 737 713 737
4 - Rohre
1. Rohr ADG HU2
FD<=177 (2021-09)8 737 712 172
2. Potrubí HU2 dlouhé / krátké HU2
FD<=177 (2021-09)8 737 712 174
3. Připojovací potrubí HU2
FD<=177 (2021-09)8 737 712 175
5. Schlauch Kondensatschlauch
8 737 712 737
8. Přídržné Pero (10x)
8 716 771 167 0
10. O-kroužek 12,5x3 WRAS / KTW (10x)
8 716 107 437 0
12. Ploché těsnění 22,2x30x2
8 737 709 162
13. Těsnící kroužek
8 716 115 673 0
13. Těsnění 18,5x24,3 (10x)
8 716 771 259 0
SKLADEM15. O-kroužek 17x4 (10x)
8 716 771 154 0
SKLADEM16. ZÁVLAČKA (10x)
8 711 200 024 0
23. Ventil odvzd.nabíj.čerp.TUV 83/17
8 717 405 285 0
24. Těsnění 18,6x13,5x1,5 (10x)
8 710 103 045 0
SKLADEM24. Těsnící podložka 18.6 x 13.5 x 1.5 (1x)
8 716 115 680 0
26. Sifon
8 737 709 163
30. Těsnění sifonu
8 737 602 313
SKLADEM32. Kryt
8 737 709 166
41. Rohr ADG HU2
FD>=178 (2021-10)8 737 713 739
42. Potrubí HU2 dlouhé / krátké HU2
FD>=178 (2021-10)8 737 713 738
43. Připojovací potrubí HU2
FD>=178 (2021-10)8 737 713 740

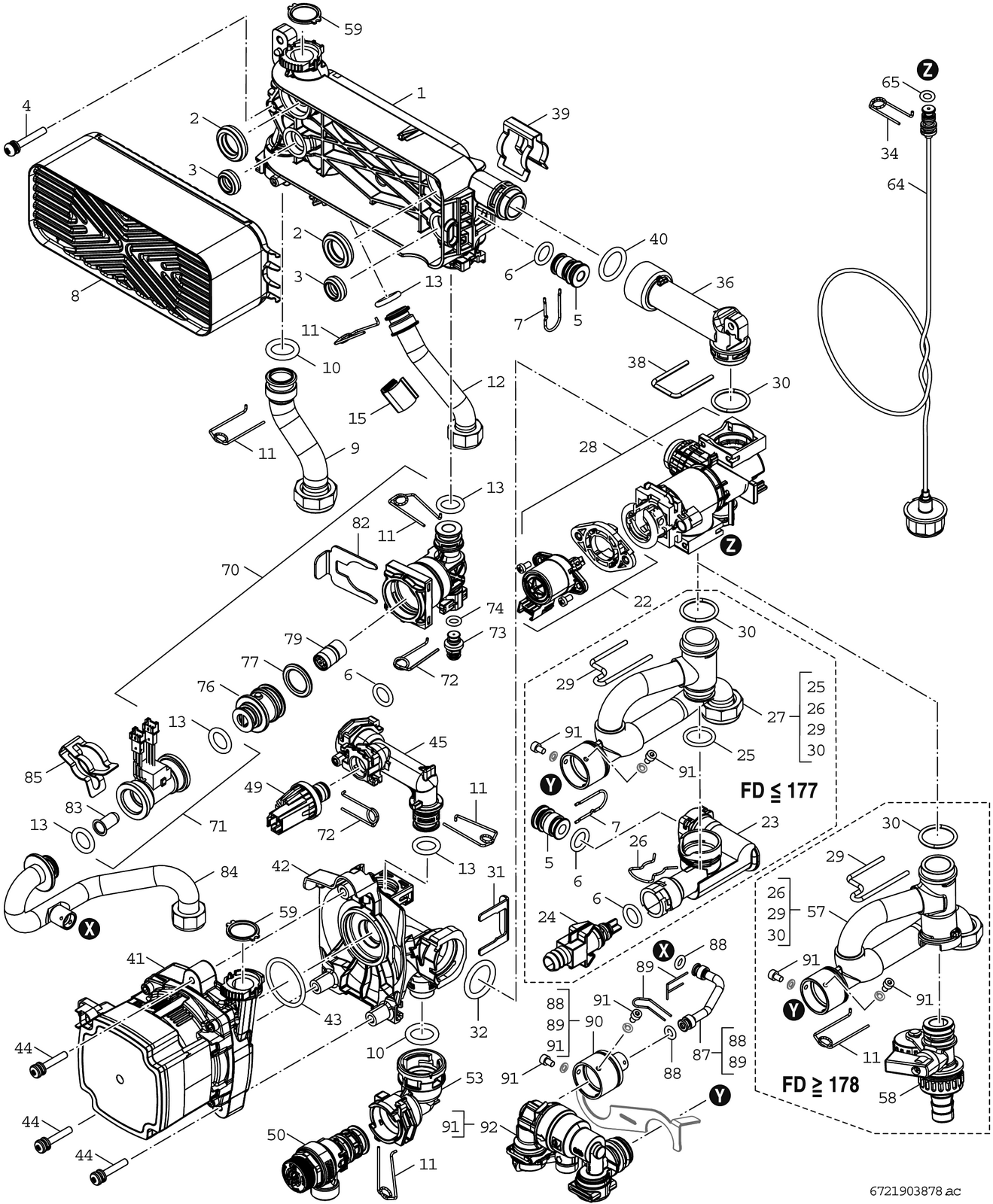

5 - Hydraulikblock
1. Hydraulický blok pro deskový výměník
8 718 684 471 0
2. Těsnění 28,4x8 (10x)
8 716 771 003 0
SKLADEM3. Těsnění 19,4x8 (10x)
8 716 771 325 0
SKLADEM4. Šroub M5x35 (10x)
8 718 684 954 0
5. Ucpávka (5x)
FD<=177 (2021-09)8 718 222 478 0
6. O-kroužek 12,5x3
8 716 106 748 0
6. O-Ring 12,5x3 (10x)
8 716 118 019
7. Přídržné pero 13mm
8 716 106 549 0
8. Výměník tepla C-PHE 26 desek
8 737 602 366
9. Trubka
8 737 603 008
10. O-kroužek 17x4 (10x)
8 716 771 154 0
SKLADEM11. přídržné pero 18 mm (10x)
8 718 684 699 0
12. Trubka
8 737 603 009
13. O-kroužek 13,87x3,53 (10x)
8 716 771 155 0
SKLADEM15. Čidlo teploty
8 716 010 809 0
SKLADEM22. Motor 3cestný ventil
8 737 602 357
SKLADEM23. Trubka zpátečky
FD<=177 (2021-09)8 737 602 352
24. Plnící kohout
FD<=177 (2021-09)8 716 771 432 0
SKLADEM25. O-kroužek 18,7x2,7 (10x)
8 718 640 414 0
26. PRUŽINKA (10x)
8 711 200 016 0
27. Trubka
FD<=177 (2021-09)8 737 603 019
28. Vratné potrubí
8 737 602 350
29. Přídržné pero (10x)
8 737 602 355
30. Potrubí
8 737 602 345
31. O-kroužek 34x3 (10x)
8 737 602 346
32. O-kroužek 23,47x2,62 (10x)
8 737 602 349
SKLADEM34. Přídržné Pero (10x)
8 716 771 167 0
36. Připojovací díl
8 737 602 348
38. Clip (10x)
8 737 602 356
39. Spona (10x)
8 716 113 918 0
40. O-kroužek 20,22x3,53 EPDM (x10)
8 718 685 490 0
41. Čerpadlo ErP SpE HU2-10
8 737 602 344
SKLADEM42. Potrubí
8 737 602 345
43. O-kroužek 34x3 (10x)
8 737 602 346
44. Šroub M5x30 s podložkou
8 716 106 452 0
45. Připojovací díl
8 718 648 973 0
49. Hlídač tlaku
8 718 651 042 0
50. Ventil pojišťovací
8 718 643 989 0
SKLADEM53. Ucpávka
8 716 106 566 0
57. Potrubí
FD>=178 (2021-10)8 737 603 911
58. Füll- und Entleerhahn
FD>=178 (2021-10)8 737 713 753
59. Těsnění 18,5x24,3 (10x)
8 716 771 259 0
SKLADEM64. Manometr
8 737 712 661
65. O-kroužek 2,62x6,02 (10x)
8 716 140 810 0
70. Verbindungsbogen KW
8 737 713 199
71. Turbína
8 737 602 353
SKLADEM72. Přídržné Pero (10x)
8 716 771 167 0
73. Pojistný ventil
8 717 401 029 0
74. O-ring 6,60x2,4 EPDM-70 WRAS / KTW
8 718 617 79A 0
75. Schalldämpfer Body
8 718 617 45A 0
76. Adaptér s omezovačem TUV
8 718 644 496 0
77. O-kroužek 20,22x3,53 EPDM (x10)
8 718 685 490 0
79. Vložka omezovače průtoku
8 716 107 045 0
82. Svorka (10x)
8 716 113 917 0
83. Filtr
8 716 113 906 0
84. Rohr DCW
8 737 603 013
85. ZÁVLAČKA (10x)
8 711 200 024 0
87. Plnicí zařízení
8 737 602 375
88. O-kroužek 6x2,5mm (10x)
8 718 641 190 0
SKLADEM89. Přídržné péro (10X)
8 716 148 354 0
SKLADEM90. Adapter (Durchflussbegrenzer)
8 737 602 376
91. Schraube Innensechskant M4x6mm
2 910 141 116 0
92. Fülleinrichtung
8 718 689 275 0
6 - Schaltkasten
1. Řídicí jednotka ACU MHP-20
8 737 712 993
3. Kabelový svazek 24V HU2
8 737 712 183
4. Kabelbaum 230V Kombi/System
8 737 709 177
5. Zapalovací trafo s EMC filtrem
7 736 700 599
7. Spínač
8 737 711 282
8. Síťový kabel
8 737 712 655
9. Control panel HMI 700
8 737 714 030
SKLADEM10. Konektor - sada
8 737 712 639
12. Sicherungshalter
8 716 121 950
13. Sicherung 5x20mm Fast Acting (5x)
8 716 116 900
17. Zapalovací vedení
FD>=175 (2021-07)8 737 712 818
17. Zapalovací vedení
FD<=174 (2021-06)8 737 902 039 0
18. Kabel zemnící
FD<=174 (2021-06)8 737 709 174
18. Kabel zemnící
FD>=175 (2021-07)8 737 712 819
