Detail produktu
Logatherm WLW166i-10 T190
Obj.číslo: 7 738 602 236
EAN: 4062321718251
- Produktová řada: WLW166i
- Název produktu: Logatherm
- Produktová kategorie: Tepelné čerpadlo vzduch-voda
Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkem
Vyberte podskupinu
1 - Verkleidung
1. Horní kryt zadní
8 733 703 220
2. Abdeckung oben vorne
8 738 214 236
3. Stranový díl
8 733 703 222
4. Zadní stěna
8 733 703 223
5. Prední panel
8 738 213 782
6. Schraube M5x12 + Fächerscheibe (2x)
8 738 213 783
7. Ovládací panel HMC310
8 737 712 763
8. Clona
8 738 213 392
9. Logo Buderus
8 738 208 482
10. Kolečko ovládací černé (RC,MC,HMC)
8 737 712 635
SKLADEM11. Nastavovací noha M10x30
8 748 510 085 0

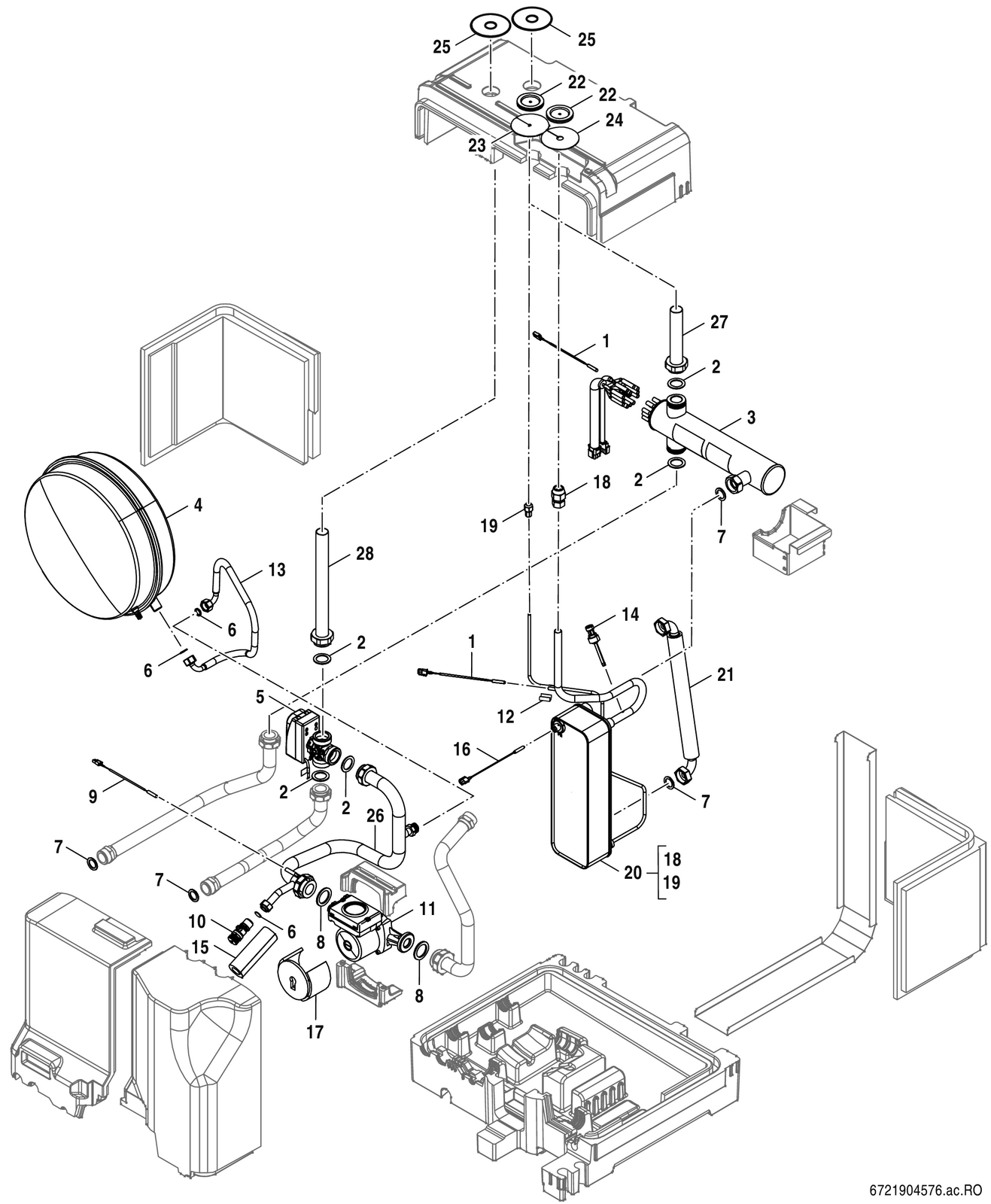

2 - Wärmetauscher
1. Teplotní čidlo NTC10 1000mm R40 molex
8 738 206 065
2. Těsnení 39x30x2 (10x)
8 738 204 368
3. Elektrischer Zuheizer 5,85kW Incoloy
8 738 213 367
4. Expanzní nádoba 14l, 0,8bar
8 733 703 241
5. Umschaltventil 525 G11/4" 110-K
8 738 211 435
6. Těsnění 18x13x2 (10x)
8 738 206 074
7. Těsnění 30x21x2 (10x)
8 711 004 362 0
8. Těsnění EPDM D 44x32x33 (10x)
8 711 004 358 0
9. Temperaturfühler NTC 500mm R40 molex
8 738 213 775
10. Vyprázdňovací kohout G1/2
8 733 703 249
11. Čerpadlo UPM2 75 180 PWM
8 733 703 233
12. Klammer 1/4" (Temperaturfühler)
8 738 213 377
13. Hadice G1/2" 596mm
8 733 703 251
14. Tlačná pružina PH1 46 bar
8 733 703 200
15. Isolierung 120 mm
8 738 213 375
16. Teplotní čidlo NTC10 1000mm R40 molex
8 738 206 065
17. Isolierung (Pumpe)
8 738 213 376
18. Šroubení
8 738 206 878
19. Klemmverschraubung gerade 7/16"
8 738 213 371
20. Wärmetauscher (s)
8 738 213 388
21. Hadice
8 738 206 880
22. Tülle 50 mm
8 738 213 778
23. Dichtung (selbstklebend) D85xD5,5 t=1,5
8 738 213 779
24. Dichtung (selbstklebend) D85xD15 t=1.5
8 738 213 802
25. Dichtung (selbstklebend) D85xD26 t=1,5
8 738 213 801
Isolierung 120 mm
8 738 213 375
Isolierung (Pumpe)
8 738 213 376
3 - Speicher
1. Izolace postranní
8 733 703 231
2. Hadice 14x10 1500mm
8 733 703 244
3. Izolace nahoře/spodní Solar
8 738 206 877
4. Těsnění 30x21x2 (10x)
8 711 004 362 0
5. Dichtung AFM34-2 24x17x2 (10x)
8 738 213 366
7. Hadice G1" 647mm
8 733 703 237
8. Hadice G1" 810mm
8 733 703 238
9. Temperaturfühler NTC 1000mm R60 Mol
8 738 206 175
10. Zásobník 180l ND do TČ
8 733 703 229
11. Rohr G 3/4" x 22 (Warmwasser)
8 738 213 380
12. Rohr G3/4" x 22 (Kaltwasser)
8 738 213 381
13. Isolierung 578 mm
8 738 213 382
4 - Regelung
1. Deckel Steuereinheit
8 738 209 804
2. Řídící deska SP V2.01
8 738 214 955
3. Omezovač teploty
8 738 201 799
4. Relé 9A
8 717 201 048 0
5. Kabelbaum 24 V
8 738 213 373
6. Leitung (Druckfühler)
8 738 213 374
7. Kabel 100mm HMI-CUHP
8 733 703 254
8. Kabelovy svazek 3cest. 900mm
8 733 703 256
9. Kabelbaum 5,85 kW
8 738 213 369
10. Konektor - sada
8 738 206 040
11. Kabel (+elektrische Sicherung)
8 738 213 941
5 - Zubehör
1. Filter Ball Kappe mit Magnet DN25
FD < 2758 738 212 827
2. Filterball s magnetem DN25 (Mesh = 0.6)
8 738 208 894
3. Vodní síto DN25 (Mesh = 0.6)
8 733 702 122
4. Dichtung 30x21x4 (10x)
8 738 213 384
5. Sicherheitsgruppe
8 738 211 431
6. Klemmverschraubung gerade 28 mm
8 738 213 385
7. Klemmverschraubung gerade 22 mm
8 738 213 386
8. T-kus G1
8 733 703 243
9. Kroužek svěrací
8 738 206 157
10. Pouzdro 28mm
8 738 206 158
11. Teplotní čidlo 200mm 10kΩ
8 733 703 181
12. Čidlo venkovní teploty 4,7K
8 738 203 521
SKLADEM13. Kabel Molex 4000mm
8 738 206 161
