Detail produktu
AW 4 OR-S
Obj.číslo: 8 738 215 686
EAN: 4062321926717
- Produktová řada: AW OR
- Produktová kategorie: Tepelné čerpadlo vzduch-voda
- Konec výroby: -
Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkem
Vyberte podskupinu

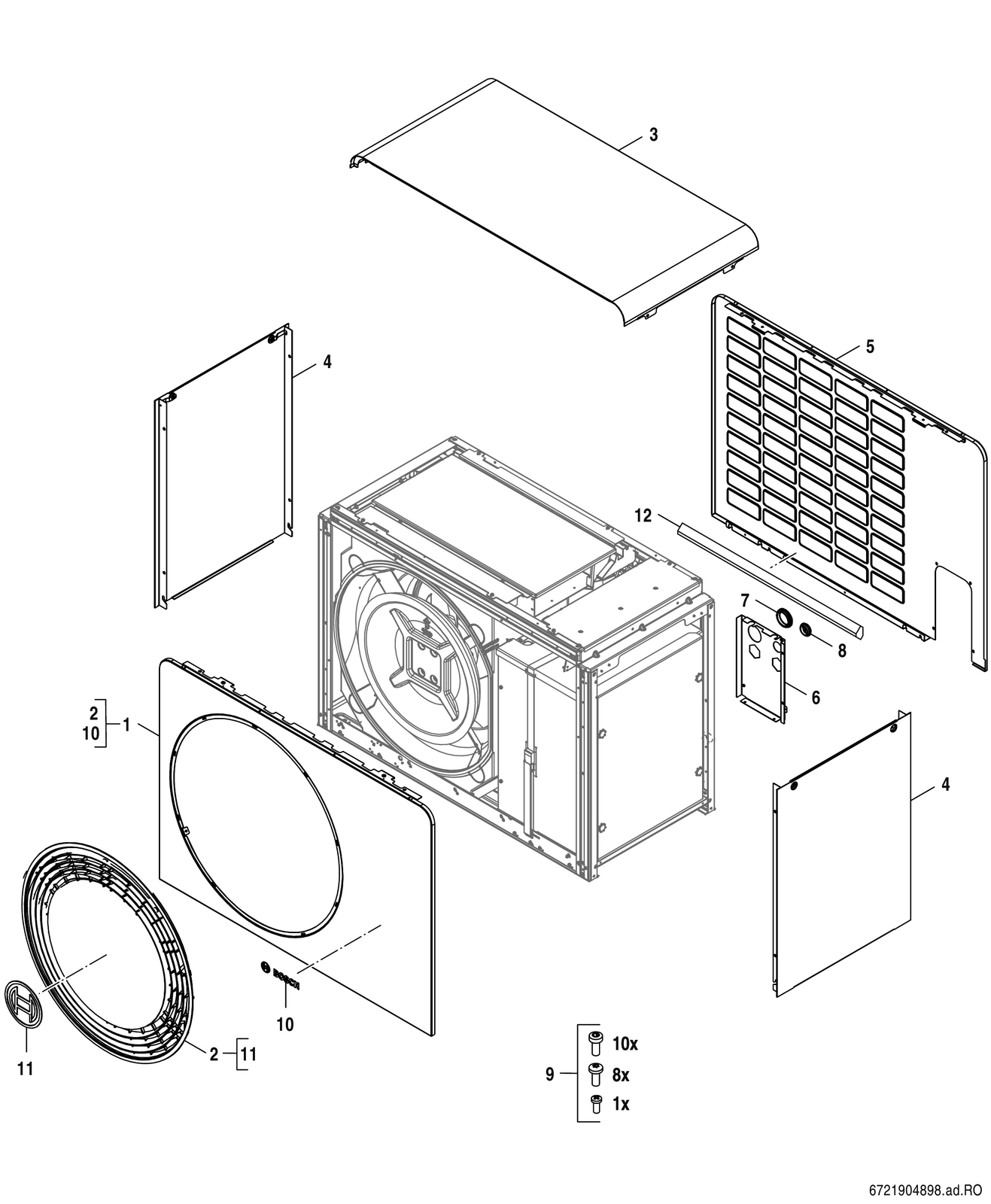

1 - Verkleidung Bo
1. Panel přední bílá
8 738 214 806
2. Difuzér bílá
8 738 214 808
3. Kryt horní bílá
8 738 214 810
4. Panel boční stříbrná
8 738 214 812
5. Panel zadní bílá
8 738 214 813
6. Kryt zadní bílá
8 738 214 816
7. Průchodka kabelová
8 738 213 889
8. Průchodka kabelová M32
8 738 213 890
9. Montážní set (opláštění)
8 738 213 895
10. Logo BOSCH l = 150 mm
8 738 214 963
11. Označení kotle "Bosch" 146 mm
8 738 211 797
2 - Gehäuse EPP
1. Sicherungsblech
8 738 213 861
2. Gehäuse Ventilator EPP
8 738 213 850
3. Dämmung EPP
8 738 213 851
4. Isolierung EPP seitlich
8 738 213 852
5. Isolierung EPP seitlich
8 738 213 853
6. Halter Gebläse
8 738 213 854
7. Isolierung (Difusor)
8 738 213 855
8. Isolierung EPP
8 738 213 856
9. Dämmung EPP
8 738 213 857
11. Nastavovací noha M10x30
8 748 510 085 0
3 - Dämmung Kältemittelkreis
1. Dichtung (PE)
8 738 213 863
2. Spannband hinten
8 738 213 864
3. Spannband vorne
8 738 213 865
4. Schalldämmung vorne
8 738 213 866
5. Schalldämmung hinten
8 738 213 867
6. Schalldämmung links (276 x 565)
8 738 213 868
7. Schalldämmung links (148 x 565)
8 738 213 869
8. Schalldämmung links (106 x 565)
8 738 213 870
9. Schalldämmung rechts
8 738 213 871
10. Isolierung seitlich
8 738 213 872
11. Schalldämmung oben
8 738 213 873
12. Isolierung oben
8 738 213 874
13. Dichtband l = 570 mm
8 738 213 875
14. Dichtplatte
8 738 213 876
15. Sterngriff D25 M5x20 (4x)
8 738 213 877
16. Halter Rohr 21,2mm
8 738 211 826
17. Isolierung vorne
8 738 214 434
18. Isolierung hinten
8 738 214 435
19. Isolierung rechts
8 738 214 436
20. Isolierung links
8 738 214 437

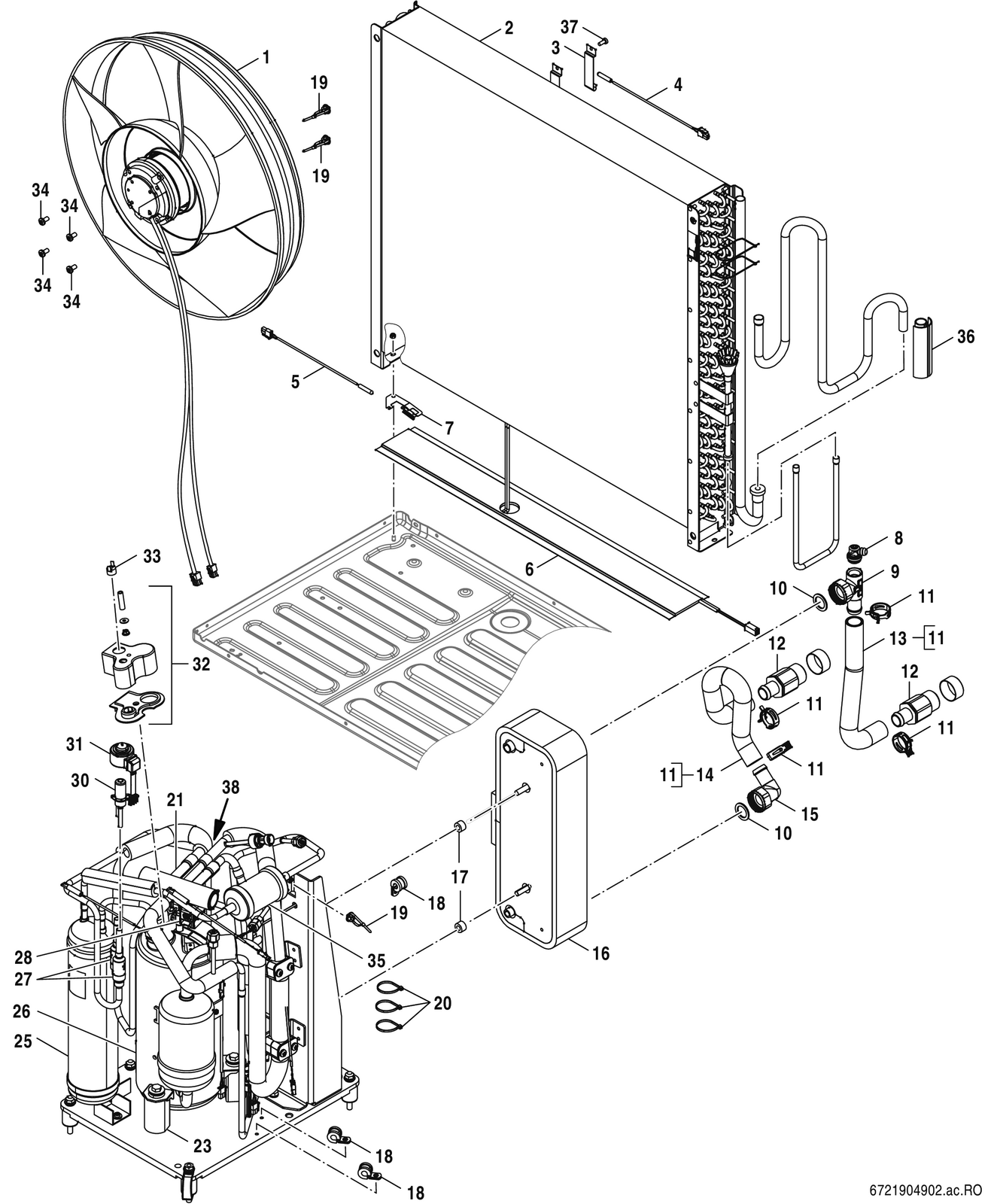

4 - Kältemittelkreis
1. Gebläse D450
8 738 213 841
2. Verdampfer 7kW
8 738 213 817
3. Klammer (Temperaturfühler)
8 738 213 821
4. Teplotní čidlo NTC 900mm 4,7kOhm
8 738 203 398
5. Teplotní čidlo NTC 1700mm
8 738 213 818
6. Heizband
8 738 213 842
7. Klammer
8 738 213 816
8. Ventil odvzd.nabíj.čerp.TUV 83/17
8 717 405 285 0
9. T-Stück
8 738 213 840
10. Těsnění 30x21x2 (10x)
8 711 004 362 0
11. Klammer (Schlauch)
8 738 213 810
12. Verbindungsstück 1"
8 738 213 837
13. Schlauch D = 29 mm, l = 245 mm
8 738 213 838
14. Schlauch D = 29 mm
8 738 213 824
15. Winkelverschraubung 1"
8 738 213 839
16. Plattenwärmetauscher 7 kW
8 738 213 815
17. Abstandshalter Nylon 8,2x16,0x10,0
8 738 206 790
18. Schelle 3/8 10 mm
8 738 213 812
19. Kabelbinder
8 738 211 827
20. Kabelbinder (10x)
8 738 213 836
21. 4-cestný ventil
8 738 213 829
23. Schwingungsdämpfer
8 738 213 844
25. Behälter Kältemittel 1,5 L
8 738 213 814
26. Kompressor Highly WHP07600
8 738 213 843
27. Chladivový filtr
8 738 211 554
28. Cívka ventilu
8 738 213 825
30. Expansionsventil
8 738 213 827
31. Cívka
8 738 213 826
32. Abdeckung (Kompressor-Set)
8 738 213 845
33. Thermosicherung (Kompressor)
8 738 213 846
34. Schraube M6x12 (4x)
8 738 213 899
35. Suchý filtr ODU
8 733 702 983
36. Isolierung
8 738 214 431
37. Schraube M5x12 (5x)
8 738 213 622
5 - Fühler und Isolierungen
1. Halterung
8 738 213 832
2. Ventil Schrader 5/16" ASM
8 738 211 579
3. Einsatz (Ventil)
8 738 211 578
4. Isolierung 180 mm
8 738 213 830
5. Teplotní čidlo NTC10 1000mm R40 molex
8 738 206 065
6. Druckfühler
8 738 213 813
7. Isolierung (Kompressor)
8 738 213 828
8. Isolierung 120 mm
8 738 213 823
9. Massedämpfer 15.6 x 43.0mm
8 738 214 432
10. Isolierung (Temperaturfühler)
8 738 211 506
11. Schelle
8 738 213 831
12. Teplotní čidlo 200mm 10kΩ
8 733 703 181
13. Druckschalter
8 738 213 811
14. Druckfühler
8 738 213 848
15. Isolierung 450 mm
8 738 213 819
16. Isolierung 145 mm
8 738 213 822
17. Teplotní čidlo 200mm 4,7kΩ
8 733 703 183
18. Masse-Dämpfer 9.3 x 38.0mm
8 738 214 433
19. Erdungsband
8 738 213 834
20. Isolierung 270 mm
8 738 213 820
21. Čidlo teploty 1000mm R80
8 738 207 622
22. Klammer (Tauchhülse)
8 738 214 764
23. Haltefeder
8 738 213 833

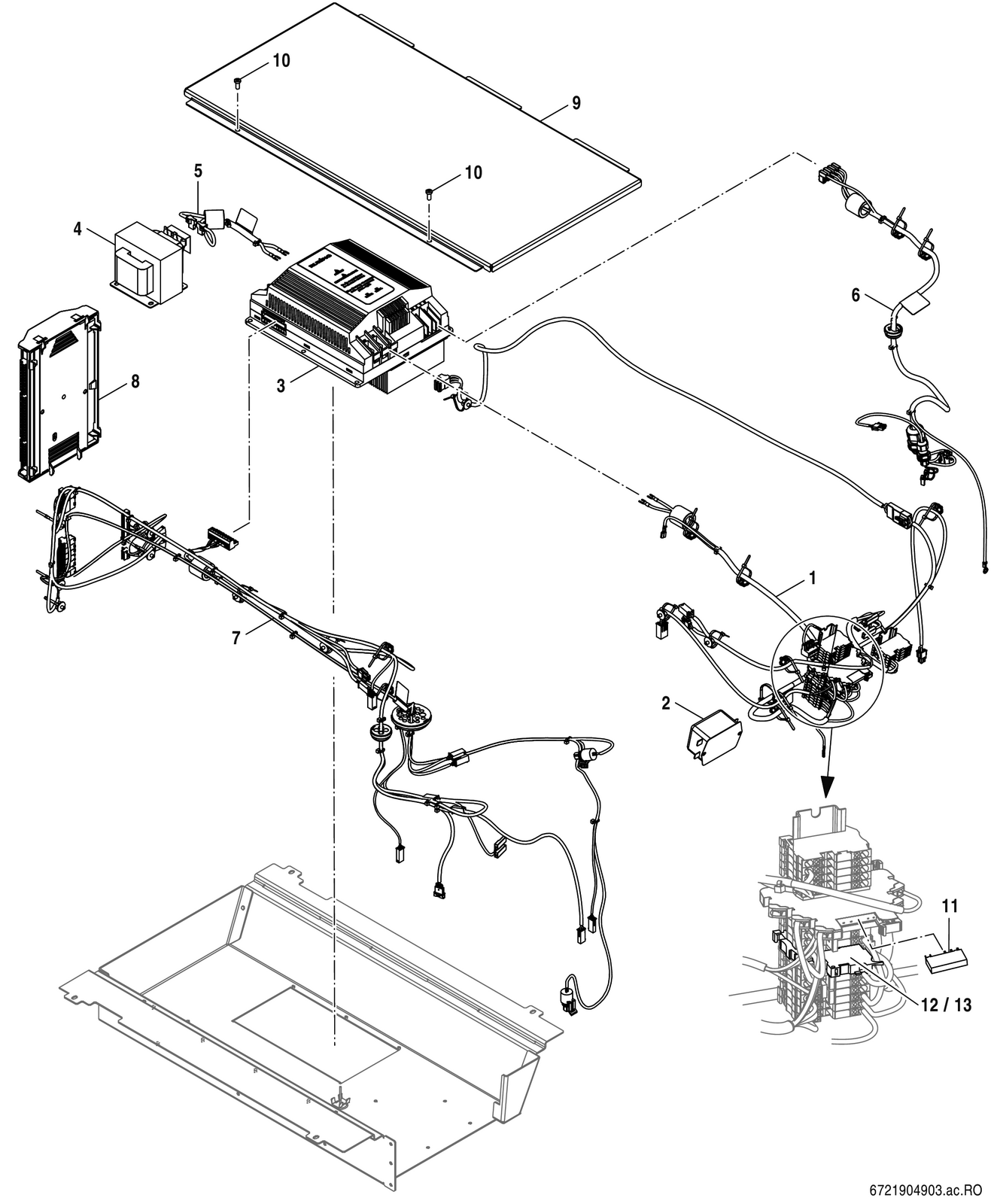

6 - Regelung
1. Kabelbaum
8 738 213 900
2. Filter EMC
8 738 211 975
3. Wechselrichter
8 738 213 901
4. Drosselspule
8 738 213 902
5. Kabelbaum
8 738 213 903
6. Kabelbaum Kompressor 7 kW
8 738 213 904
7. Kabelbaum 7 kW (LV)
8 738 213 905
8. I/O-Modul XCU-SRH V9.6.0 Uni 4
8 738 216 055
9. Abdeckung
8 738 213 878
10. Schraube M5x12 (5x)
8 738 213 622
11. Relais REL-MR-24DC/21
8 738 214 607
