Detail produktu
Logamax plus GB162-70 V2
Obj.číslo: 7 736 700 885
EAN: 4054925620009
- Produktová řada: GB162
- Název produktu: Logamax plus
- Produktová kategorie: Nástěnný kondenzační kotel
- Konec výroby: -
Obrázek není k dispozici

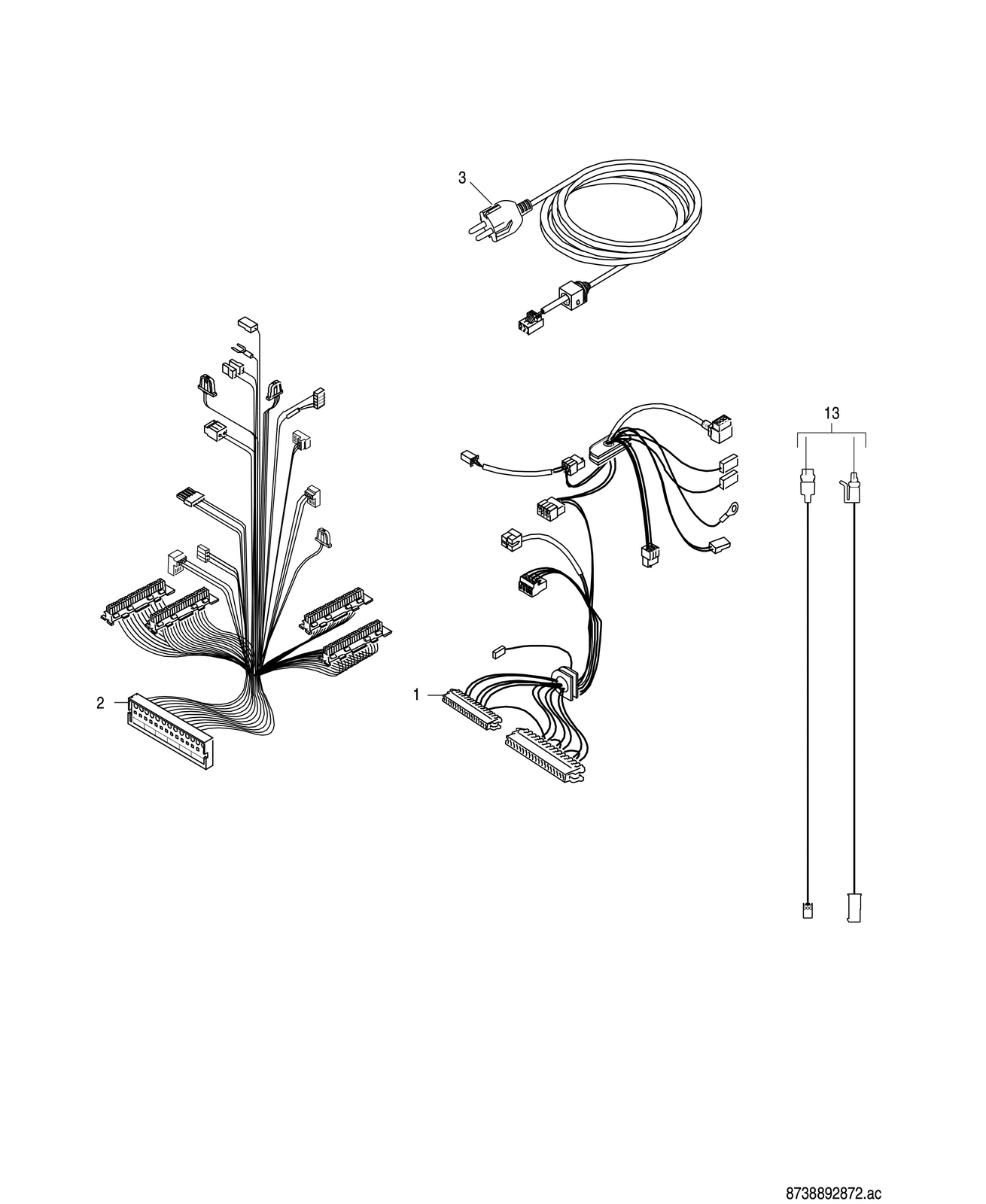

Konstrukční skupiny
Další datail dle čísla podskupiny najdete pod obrázkemVyberte podskupinu
1 - Verkleidung
1. Připojovací kus ke kotli 160-110
7 101 422
2. Připoj.adaptér 160-110
7 101 418
3. Těsnění jazýčkové DN160
7 736 700 060
4. Těsnění jazýčkové DN110
7 736 700 057
5. Těsnění jazýčkové DN80
8 738 901 447
6. Uzavírací záslepka (2x)
7 101 424
7. Adaptér sání vzduchu
7 101 412
8. Šroub do plechu DIN7976-C-St 4,2x8,5 1..
7 100 748
10. Závěsná lišta
7 101 386
14. Tranportní podložky (2x)
7 736 700 128
15. Dveře
7 736 701 240
16. Těsnění dveře
8 718 600 350
18. Ozdobná lišta
7 746 900 339
19. Tovární značka/označení zboží
8 718 601 959
21. Šroub M5 (2x)
8 718 600 166
Ventil přetlakový DN160
7 736 700 125
Čidlo spalin
Only for overpress. flue gas cascade7 746 700 420
2 - Kondensatablauf
1. Potrubí odtahu spalin
7 101 404
2. Těsnění jazýčkové DN80
8 738 901 447
3. Kroužek vymezovací trubky spalin
7 101 402
6. Držák
7 736 700 130
7. Sběrač kondenzátu
8 738 901 655
8. Těsnění sběrače kondenzátu
7 746 900 152
9. Spona rychloupínací (2x)
7 746 900 186
10. Těsnící kroužek pro sifon (5x)
7 100 742
11. Trubka odvodu kond.
7 736 700 424
14. Sifon
7 736 700 132
15. Odvod kondenzátu
7 101 531
16. Těsnění 42,2x32x6 mm
7 099 909
17. Hadice odvodu kondenzátu
7 101 535
3A - Plynová armatura
1. Plynová trubka
7 736 700 133
3. Těsnění (5x)
7 746 900 278
4. Šroub (5x)
7 746 900 310
5. Těsnění venturi-přisávání 50mm (5x)
7 099 058
6. Venturi 2E (50-70kW)
7 736 700 144
7. O-kroužek (10x)
7 736 700 861
8. Plynová armatura (50-70kW)
7 736 700 143
9. Šroubení, koleno
7 736 700 142
10. Šroub M5x12 (10x)
7 736 700 351
11. Těsnění ventilátoru vstupní (5x)
7 099 712
12. Šroub M4x10 (10x)
7 736 700 353
13. Hadice na plyn
7 736 700 147
14. Příruba
7 736 700 431
16. Ventilátor
7 392 4
17. Těsnění ventilátoru výstupní
7 101 450
18. Kryt hořáku
7 101 448
20. Těsnění hořáku
7 101 446
22. Trubka sání ventilátoru
7 392 7
23. Hořák (50-100 kW)
8 738 901 723
25. Těsnění 28,8 x 23,4 x 3mm (10x)
7 736 700 134
26. Montážní plech (50-70kW)
7 736 700 148
27. Těsnění plyn.armat.-venturi (5x)
7 099 710
4 - Wärmetauscher
1. Odvzdušňovač vým. > 50kW
8 738 900 323
2. Spona k uchycení odvzd.
7 101 430
3. Držák
7 746 900 521
6. Zapalovací zařízení 50-100 kW
8 738 901 633
7. Ozdobná lišta
7 736 700 151
11. Tepelný výměník 50-100 kW
8 718 600 269
18. Čidlo NTC (611 248A)
7 101 532
19. Pojistka spojů
7 101 370
20. O-kroužek D 9,19x2,62 (10x)
7 101 534
21. Přístroj pro měření tlaku TYPE 505.99023
8 718 600 019
22. O-kroužek D 9,92x2,62 (10x)
7 101 646
23. Trubka výstup/zpátečka
7 736 700 149
24. O-kroužek D 36,09x 3,53 (10x)
7 101 488
25. Spona bezpečnostní (220.040A) V2
7 746 700 069
26. Těsnění 58 x 45 x 4 (2x)
7 736 700 354
27. Připojovací nátrubek
7 736 700 150
29. Těsnící sada elektrod
8 738 901 664
30. Sada zapalování U
8 738 901 665
39. O-kroužek výst.výměníku 3,53x29,74 (10x)
7 098 986
40. Matice výst/zpát. (5x)
7 099 224
5 - Bedienfeld
1. UBA 3.5
7 736 700 530
2. Trafo k UBA 3.5
7 459 5
3. Deska adaptéru
7 746 900 330
4. Gumová záslepka
7 746 900 331
5. Gumový konektor PCB
7 746 900 332
6. Konektor
7 746 900 333
7. Připojovací kabel BC10 - UBA3.5
7 746 900 334
8. Kryt
7 736 700 160
9. Uzávěr (10x)
7 736 700 355
10. Držák
7 736 700 159
11. Box Modul
7 736 700 161
12. BC10
7 747 010 612
13. Knoflík ovládací k BC10
8 718 573 880 0
14. Odlehčení v tahu (5x)
7 736 700 162
16. Přepínač 0-I pro
7 099 041
17. Záslepka BC10
6 301 766 3
18. Šroub Ejot PT K35 (10x)
7 746 900 595
19. Zakrytování zahnutého konektoru 3,5 bedr
6 302 621 9
20. Zámek dvířek oplášt.(10x)
7 099 100
22. Clona
8 718 601 956
26. Pojistka 5 AF/230V (10x)
8 718 601 966
29. Šroub M5 (10x)
7 746 900 594
30. HCM 1338
8 738 900 992
34. Připojovací svorka 3-pol bílá
7 747 023 981
35. Připojov. svorkov. 3pól. PS čerpadlo šed
7 747 023 985
36. Zástrčka 3-pól zelená
7 747 023 983
37. Zástrčka 3-pól. PWF fial.
7 747 023 986
38. Připoj. svorkov. 2pólová EV svorkovnice
7 747 026 991
39. Připoj. svorkov. 2pólová FW šedá
7 747 026 992
40. Připoj. svorkov. 2pólová WA májově-zelen
7 747 023 154
41. Připoj. svorkov. 2pólová R5 modrá
7 747 027 014
42. Připoj. svork. 2pólová RC oranžová
7 747 023 151
43. Svorka připojovací 3-pol žlutá
7 747 026 994
HCM 1753
8 738 901 051
8G - Připojovací skupina
1. Matice výst/zpát. (5x)
7 099 224
2. Těsnění 44x32x3 (5x)
7 746 700 417
5. Plynový ventil
7 736 700 127
6. Čerpadlo Stratos Para 25/1-8
7 736 700 123
7. Plnící a vyprázdňovací kohout
7 101 516
8. Ventil odvzd.čerp.skup.GB162
7 098 666
9. Ovladač kul.koh.HS/HSM modrý
5 594 684
10. Ovladač kul.koh.HS/HSM červ.
5 594 682
11. Opláštění
7 736 700 358
12. Teploměr 120st do HS/HSM
5 594 710
13. Manometr čerp.skup.GB162
7 101 506
14. Ventil poj. 3 bar <= 100 kW
7 099 949
15. Ventil pojišťovací 4 bar <= 100 kW
7 095 595
16. Pojistka trub.spojů (5x)
7 099 402
17. O-kroužek 18.72x2.62 (10x)
8 718 601 961
22. Připojovací díl, zpátečka single
7 736 700 356
23. Připojovací díl, výstup single
7 736 700 357
24. O-kroužek čerpadlo
7 736 700 124
25. Hebel Gas
8 738 900 776
26. Prodlužovací kus
7 308 1
Připojovací díl, zpátečka combi
7 736 700 359
Připojovací díl, výstup combi
7 736 700 360
Zpětná klapka
7 736 700 361
